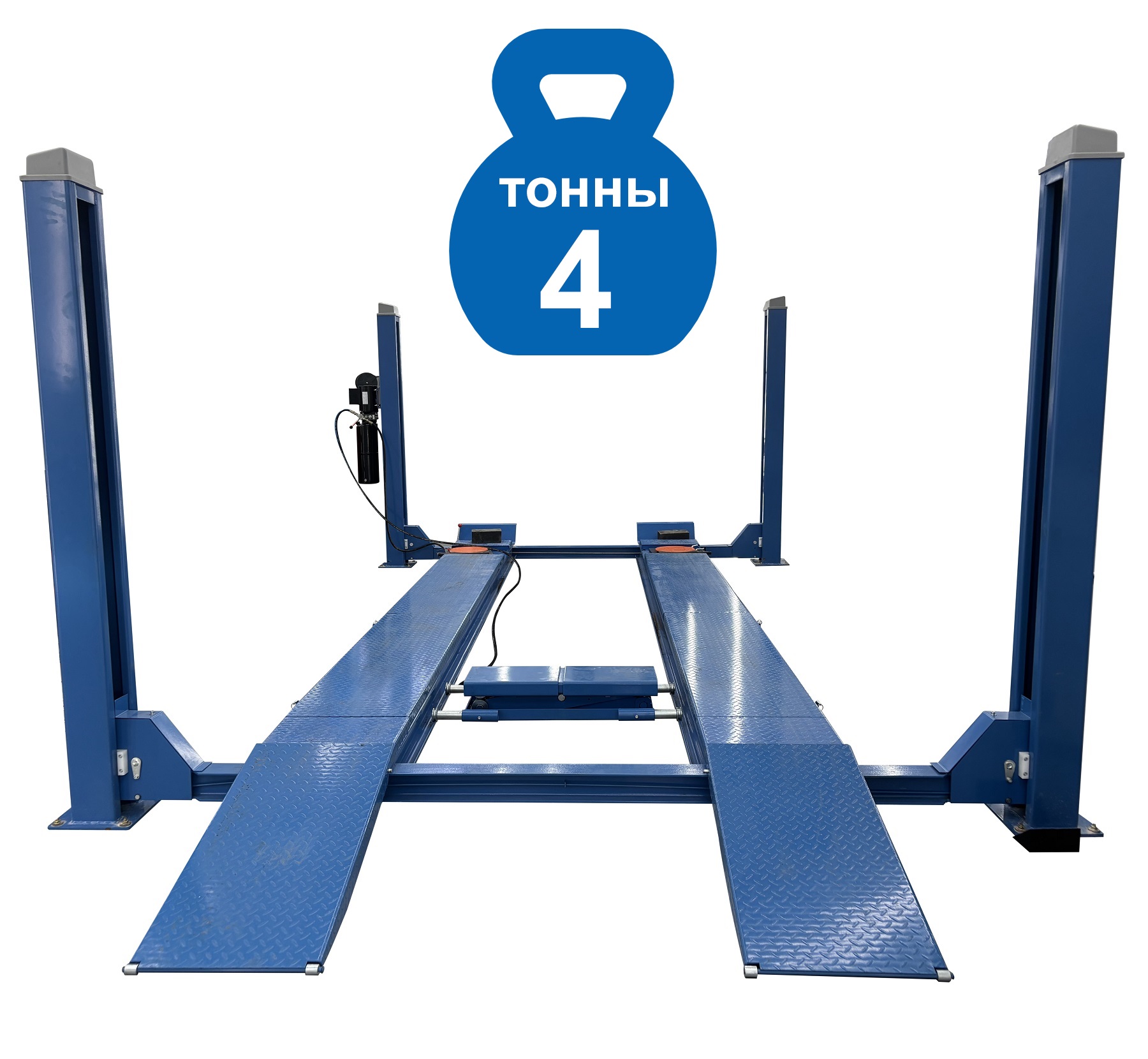

Четырехстоечный электрогидравлический подъемник F4D-4 (F4D-4 ТЕХНОСОЮЗ)

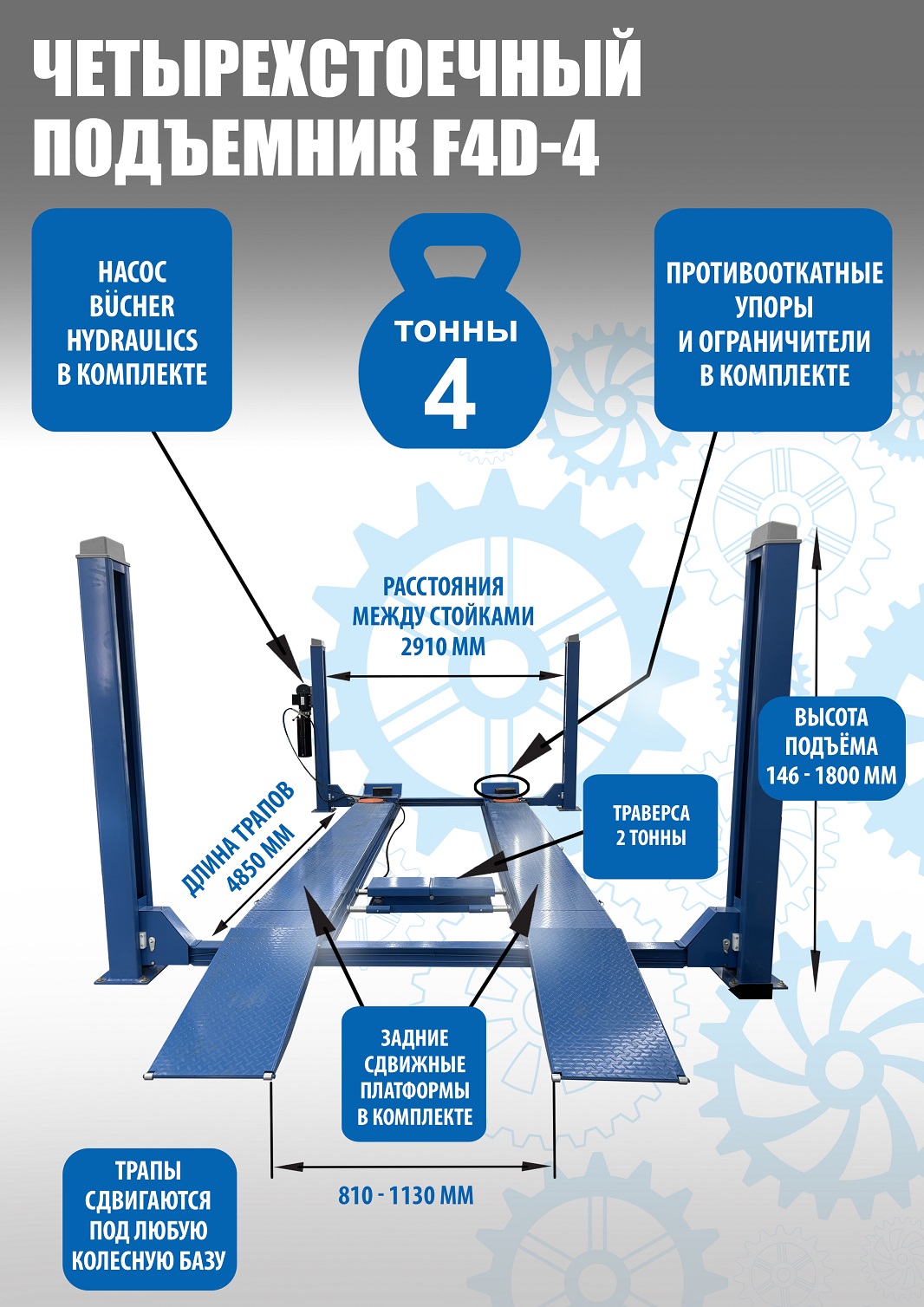

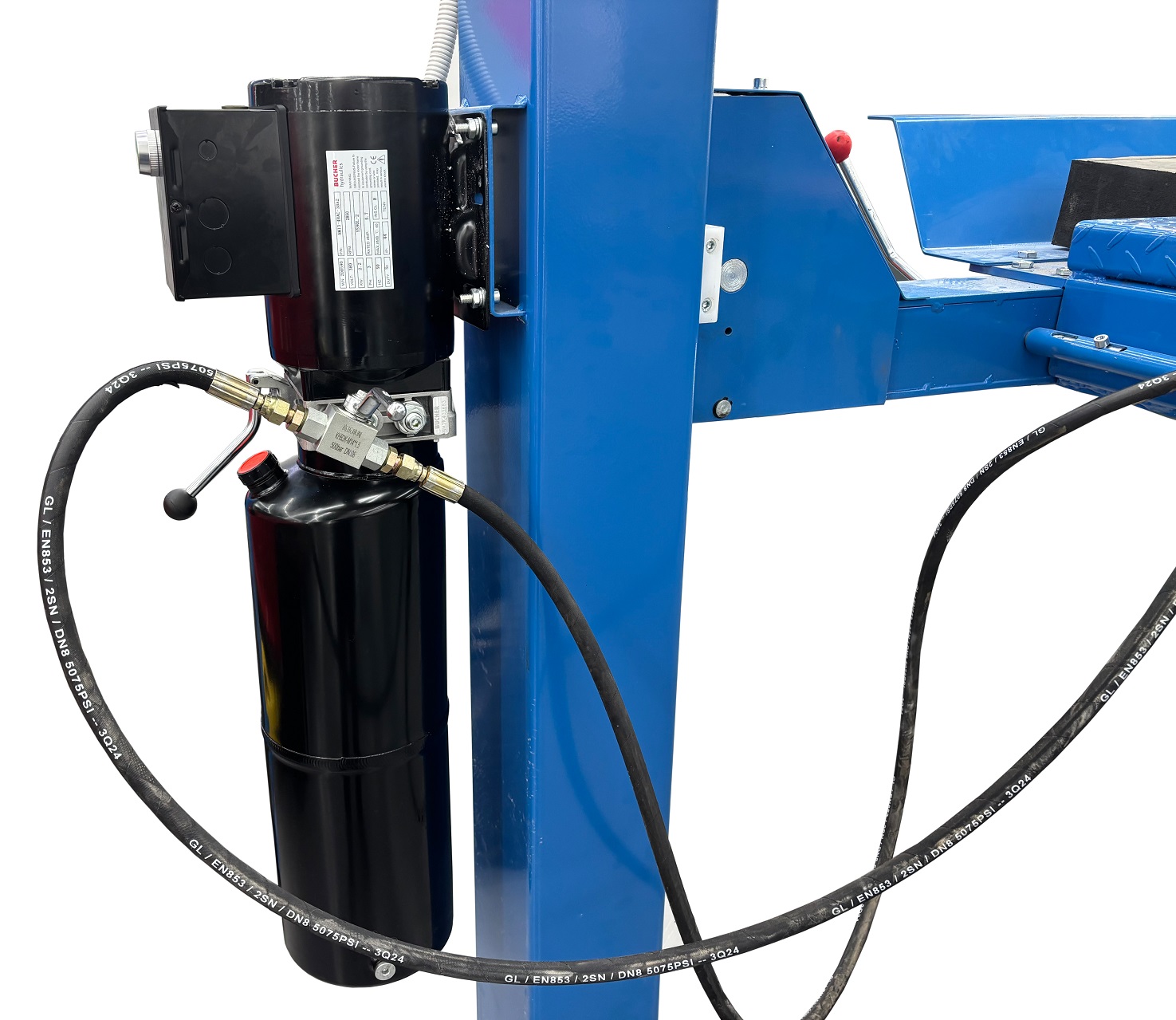

В комплекте немецкий гидравлический насос- "Bucher Hydraulics". Гарантия 2года + траверса 2т. + анкерные болты 16шт. + противооткатные ограничители + противооткатные упоры 2шт. Гарантия 24 мес – наш монтаж, 12 мес – самостоятельно. Доставка по РФ, РБ, Киргизия и Казахстан. Для сход-развала ВСЕХ авто от Матиза до длинной Газели и ВСЕХ внедорожников. Для всех типов стендов сход-развал в т.ч 3D и 3D с прокаткой, между колоннами 2910мм. Длина платформ 4850 мм. Подъём 1800 мм. Г/П-4,0

Длина трапов 4850мм, что позволяет регулировать развал-схождение на автомобилях с базой 1950-3900 мм. МБ СПРИНТЕР с базой 4025мм – только передняя ось. Расстояние между стойками – 2910мм. Производители оборудования для сход-развала 3D рекомендуют – минимально 2710мм.

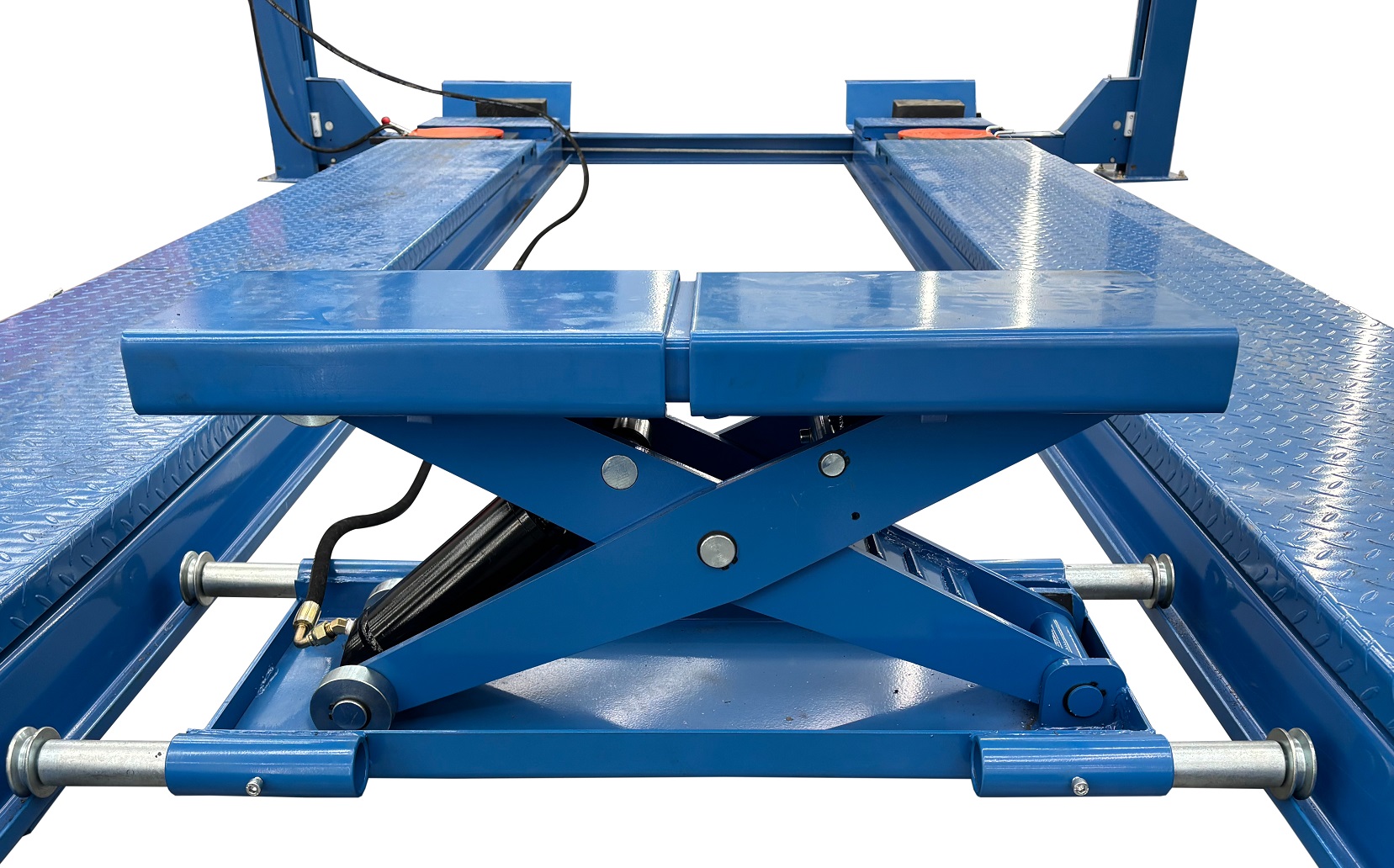

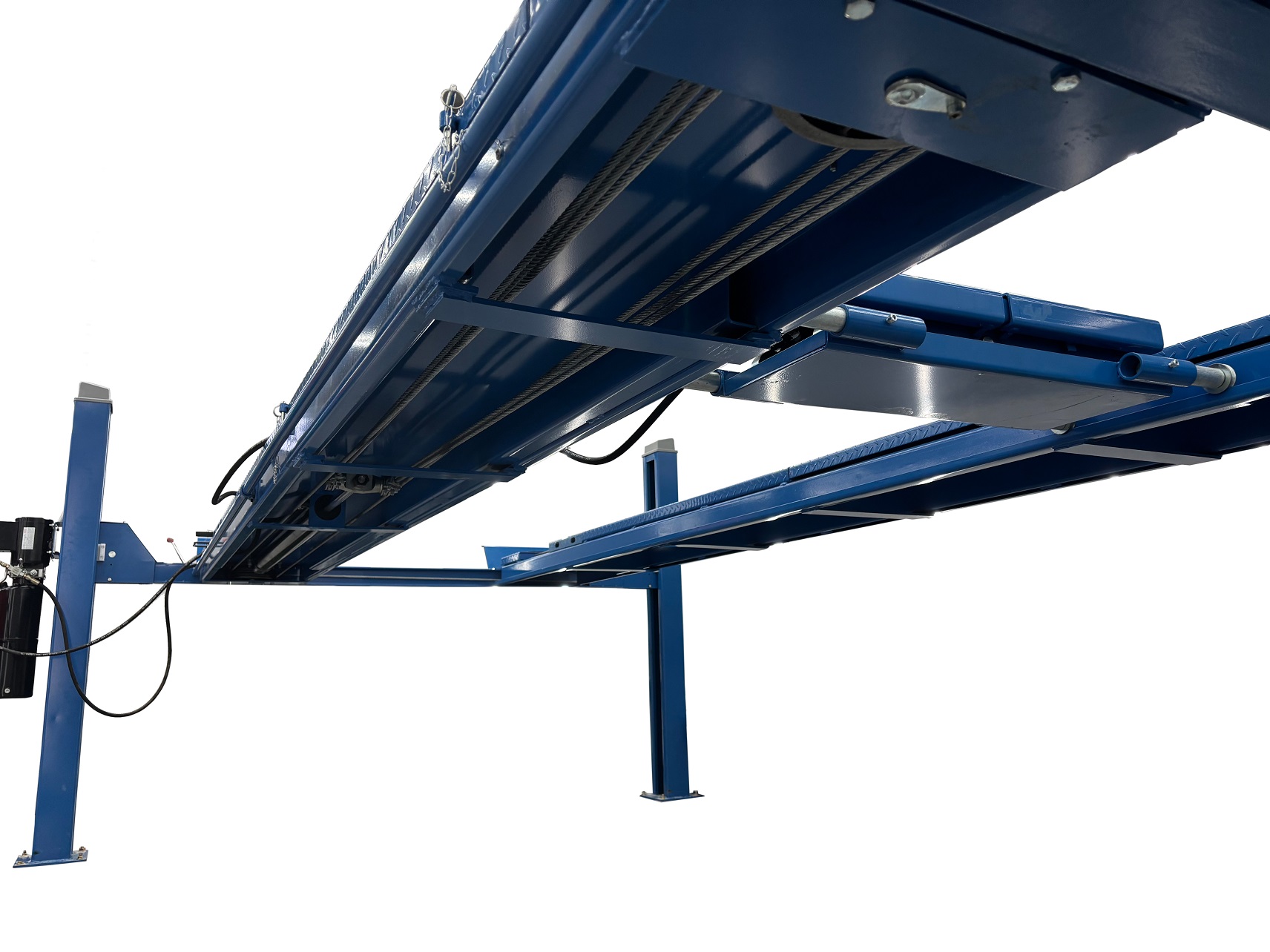

Укомплектован двухточечной траверсой (навесным домкратом) с приводом от гидростанции г/п 2т.


Оборудован задними сдвижными платформами и местами для установки передних поворотных кругов.
Подвижные круги в комплект поставки не входят (опция). Ими Всегда комплектуются стенды регулировки установки колёс, не зависимо от производителя.

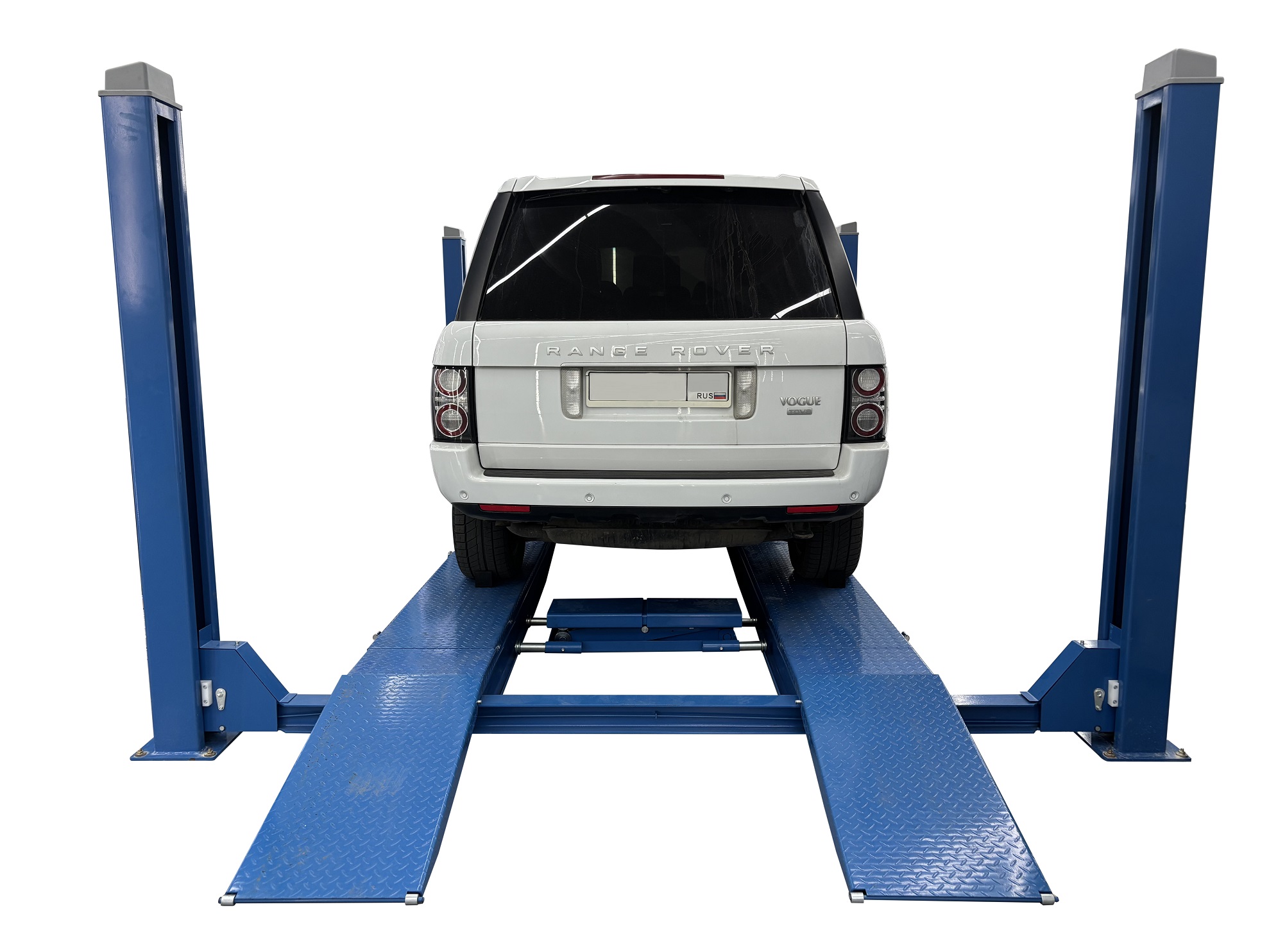

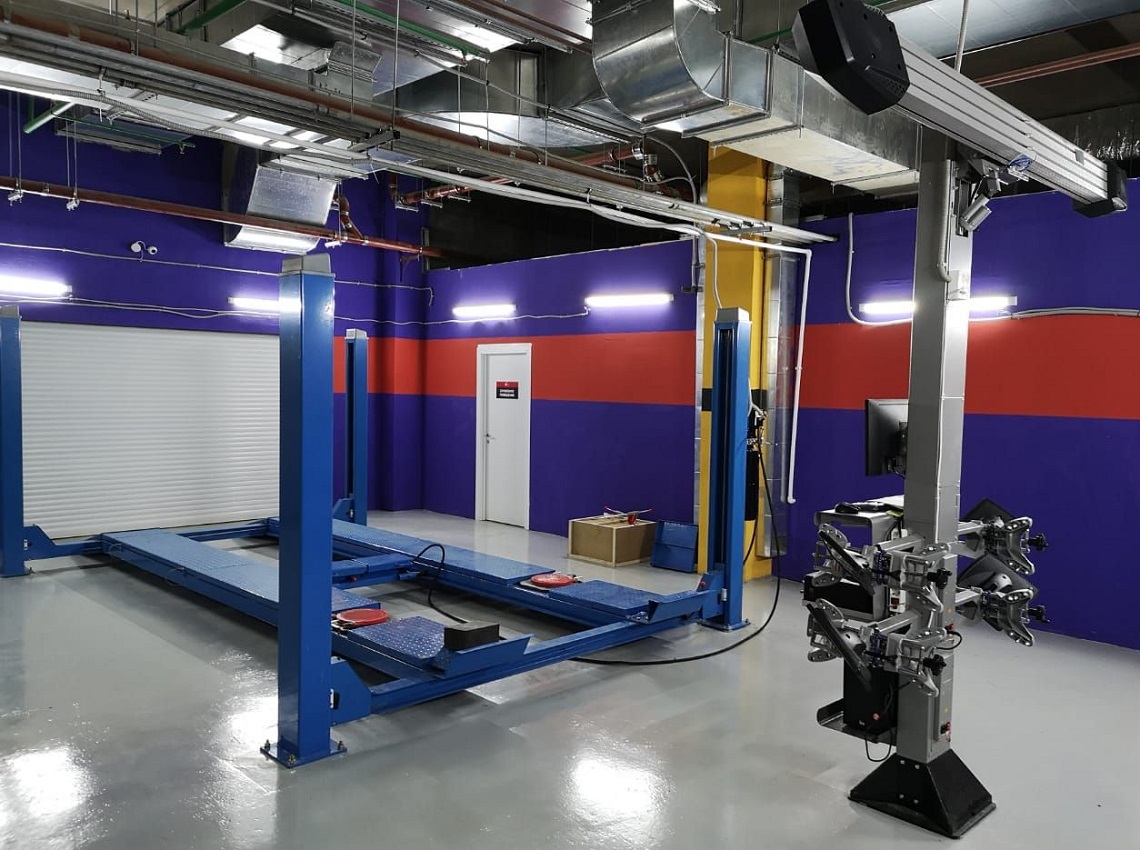

Четырехстоечный подъемник для сход-развала легковых авто, микроавтобусов, внедорожников, ГАЗЕЛЕЙ.

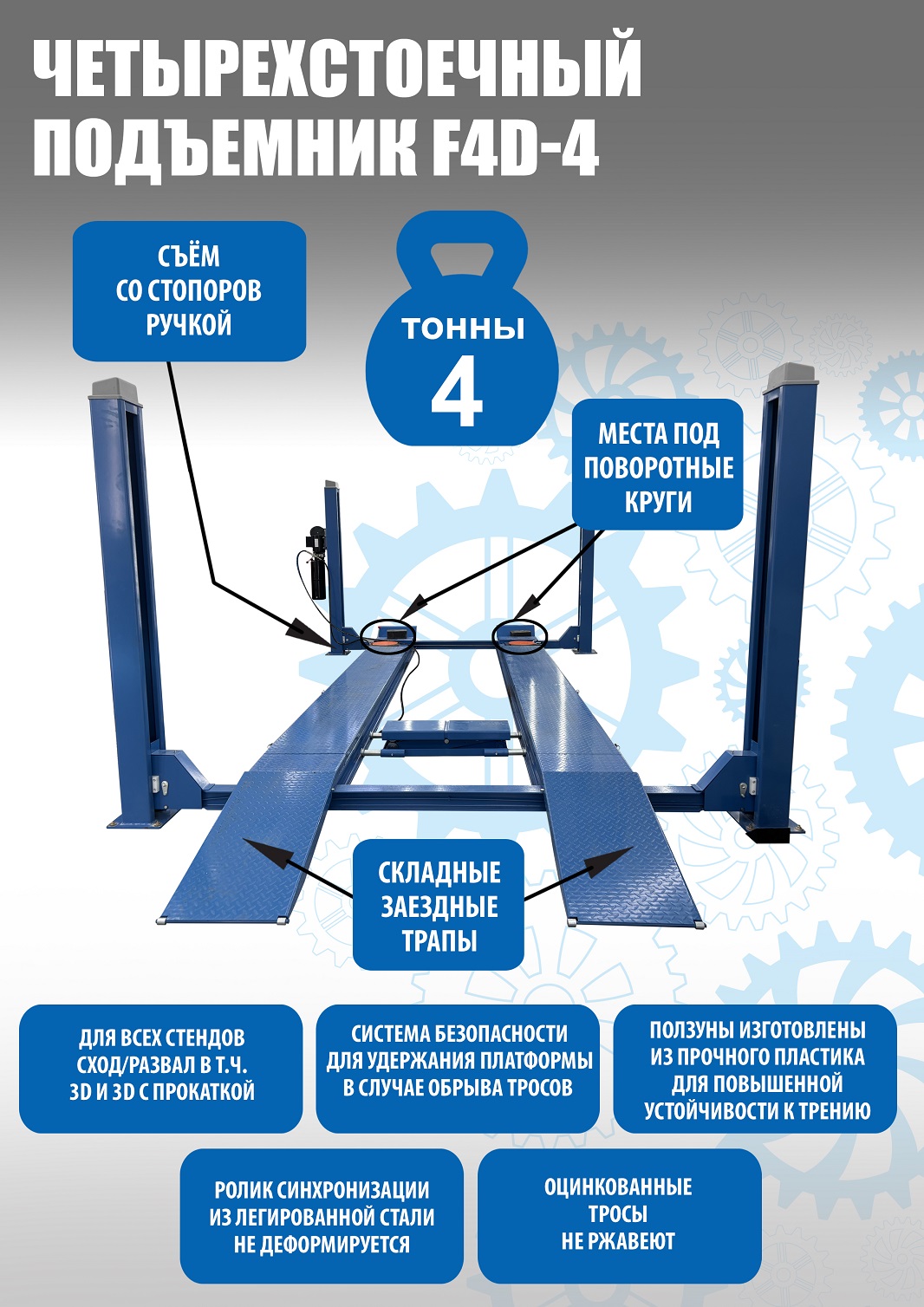

Четырехстоечный подъёмник. Конструктивные особенности:

Сертифицирован для продажи в России, странах Таможенного союза.
Четырехстоечный подъемник имеет встроенный стопорное устройство. Разблокировка - рукояткой на управляющей колонне.
Четырехстоечный подъёмник F4D-4 оснащён многоуровневой системой безопасности, которая удерживает платформы в случае обрыва одного и даже двух тросов.
Стойки со специальными ребрами жесткости для увеличения жёсткости конструкции и предотвращения деформации.
Оснащён оцинкованными тросами!!! Не ржавеют.
Высокая герметичность гидросистемы обеспечивается качественными резьбовыми соединениями штуцеров.
Качественные клапаны гидронасоса.
Высота подхвата – 146 мм.
Данный четырехстоечный подъемник обладает увеличенным сроком службы за счет использования хонингованных гидроцилиндров.
Клапаны гидросистемы закрыты специальными транспортировочными заглушками, которые исключают попадание пыли и грязи в цилиндры.
Ролик синхронизации тросовой синхронизации изготовлен из легированной стали – не деформируется и обладает повышенной износостойкостью.
«Ползуны» изготовлены из синтетического материала с повышенной устойчивостью к износу от трения.
Четырехстоечный подъёмник поставляется в жесткой упаковке, которая предотвращает повреждения при транспортировке.
На внутренней поверхности стоек отсутствуют следы сварки, что приводит к увеличению срока эксплуатации ползунов.
Траверса укомплектована специальными проставками для рамных авто.
Оборудован ограничителями заезда, предотвращающими скатывание автомашины.

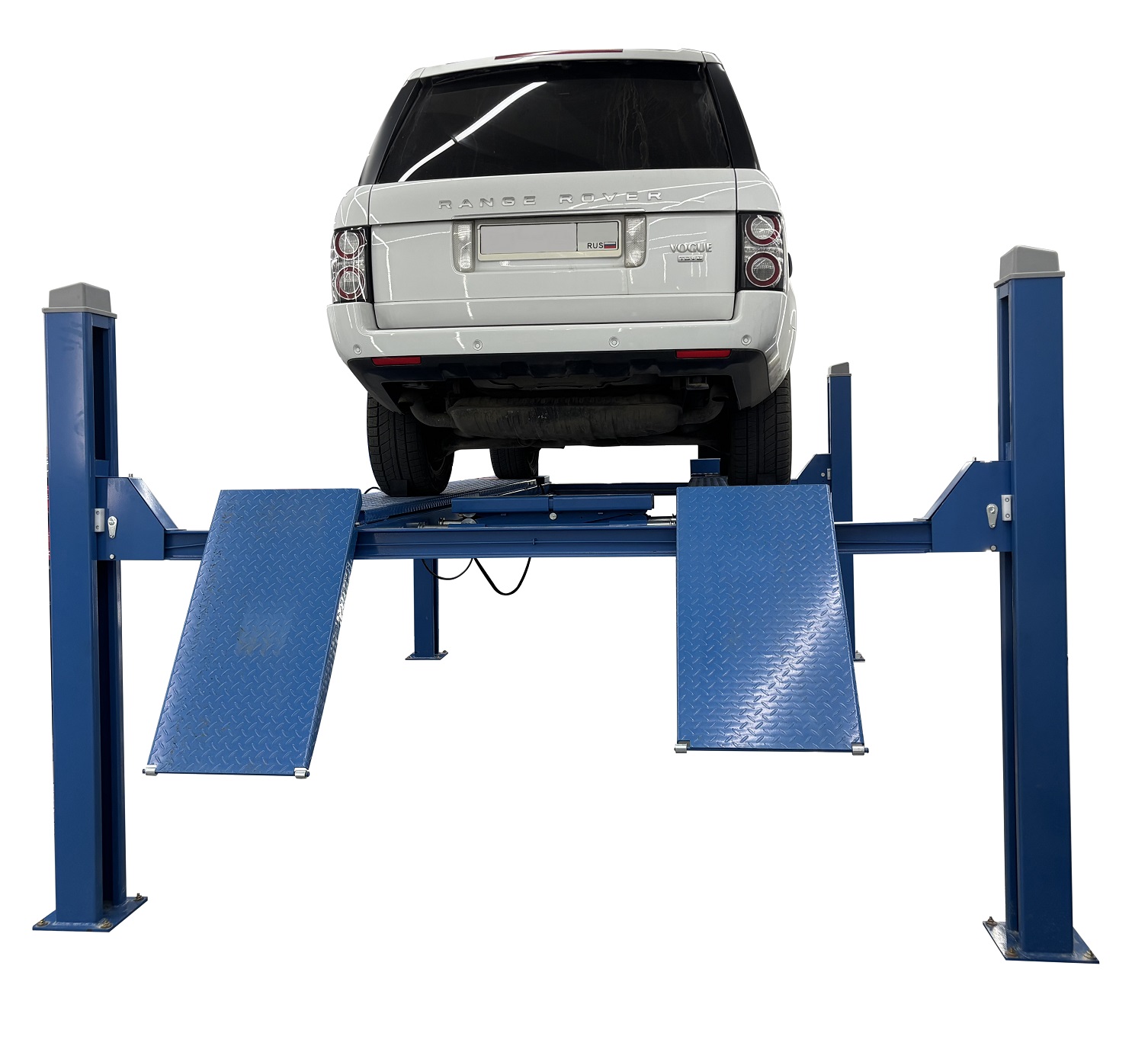

Оснащен складными заездными аппарелями.

ВАЖНО!


Гарантия 12 месяцев. Гарантия не распространяется на использование оборудования не по назначению.
В случае монтажа специалистами нашей технической службы, гарантия увеличивается до 18 мес. При условии прохождения ежегодного технического обслуживания.
После подъема автомашины – ОБЯЗАТЕЛЬНО активируйте стопорный механизм - ручкой на гидростанции стравите давление в системе и он автоматически встанет на «стопора».
ВСЕГДА устанавливайте противооткатные башмаки.
Уважаемые клиенты, при покупке просим учесть следующее:
Подключение к электросетям производить только квалифицированным электрикам. Моторы у этой модели трехфазные (четыре провода) – во избежание травм обязательно подключайте провод заземления.
После подключения просим проверить направление вращения электромоторов.
Выгружать четырехстоечный подъёмник рекомендуется вилочным погрузчиком или краном.
При отгрузке с нашего склада и во избежание проблем с погрузкой желательно приезжать на БОРТОВЫХ машинах с длиной борта не менее 5 м.
При монтаже на улице или в холодных помещениях и во избежание поломки насоса гидростанции просим учитывать климатические условия эксплуатации.
При понижении температуры масло густеет – заливайте смазку с учетом температуры окружающей среды.
Рекомендуемые гидравлические жидкости по ГОСТ 17479.3-85:
лето – гидравлическое масло с кинематической вязкостью 46 – Российского производства.
Если нет в наличии – допускается И40А (веретённое).
зима – масло с вязкостью 32 – производства РФ.
Если нет в наличии – заливайте индустриальное И20А.
Заправочный объём – 12л.
Периодичность замены – не реже 1раза в 6 месяцев.
Регулировка синхронизации – 1 раз в месяц (по необходимости).
Проверка элементов гидросистемы – визуально, ежедневно перед началом работы.

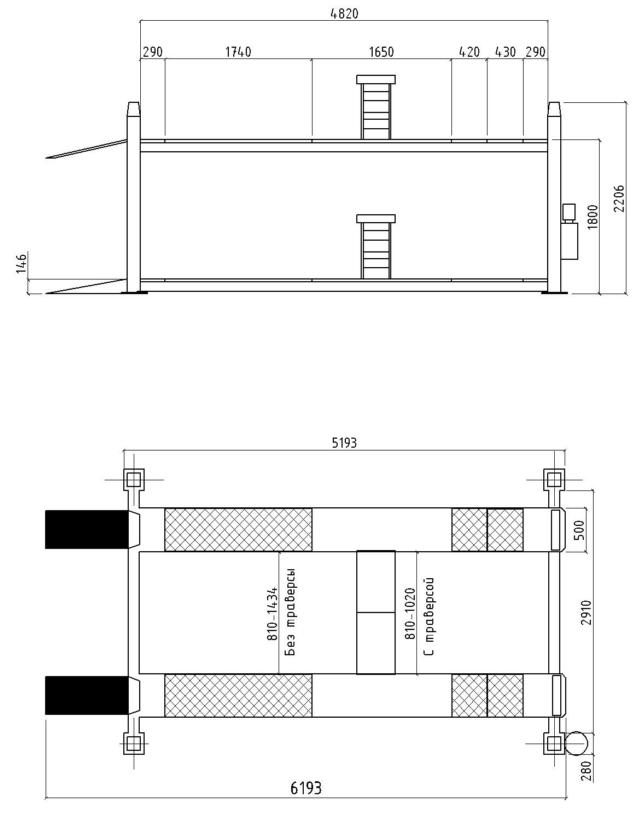

Технические характеристики
Грузоподъемность, кг 4000
Грузоподъемность траверсы, кг 2000
База автомобиля для сход-развала, мм 1950-3900
База автомобиля для сход-развала с прокаткой, мм 1950-3350
Высота подъема от уровня пола цеха, мм 1800
Ширина трапа, мм 500
Расстояние между трапами(регулируется), мм 820-1020
Минимальная высота, мм 146
Длина трапов, мм 4850
Длина подъемника общая, мм 6153
Длина подъемника без заездных трапов, мм 5193
Ширина подъемника, мм 3470
Ширина между колоннами, мм 2910
Высота подъемника, мм 2206
Время подъема, сек 50
Объём смазки в системе, л 12
Вес нетто, кг 1280
Вес брутто, кг 1350

Количество упаковочных мест: 4

1 место (подъемник) 5300х550х700 мм, 1350 кг.
2 место (гидростанция) 90*25*32 см., 20 кг.
3 место (запчасти) 35*35*30 см., 5 кг.
4 место (траверса) 90*40*15 см., 50 кг.

Объём упаковки, м3 2,04

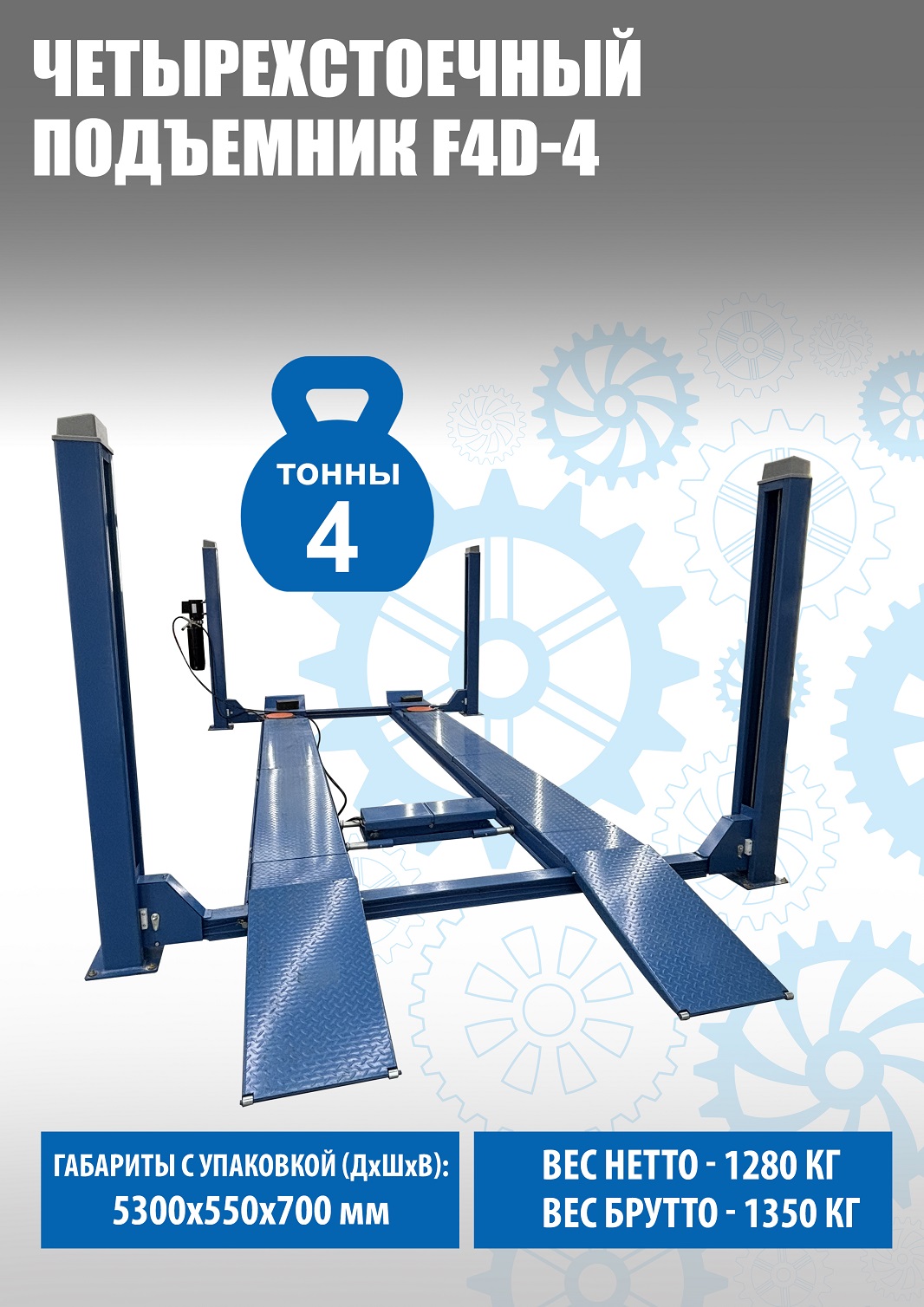

Габариты в упаковке (ДхШхВ), мм 5300х550х700

Комплект постаки:
   Колонна подъемника – 4 шт.
·         Насос гидравлический – 1 шт.
·         Трапы автомобильные – 2 шт.
·         Трос – 2 шт.
·         Болты анкерные – 16 шт.
·         Шланг гидравлический – 1 шт.
·         Траверса гидравлическая – 1 шт. ·               Противооткатные упоры – 4 шт.
·         Колпаки пластиковые – 4 шт.
·         Задние сдвижные пластины – 2 шт.
·         Переходники, гайки, болты – 1 компл.
·         Инструкция по эксплуатации – 1 шт
