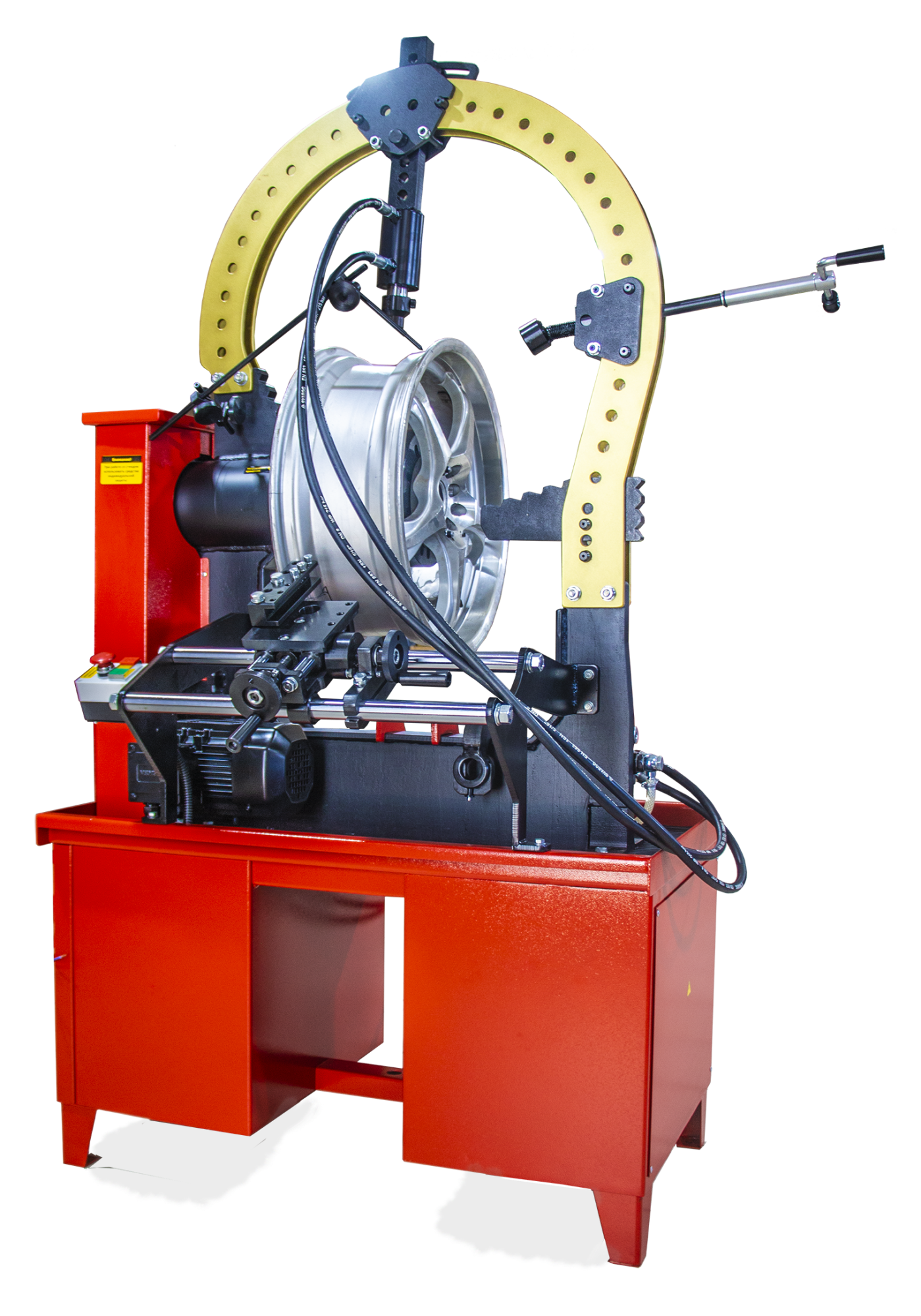

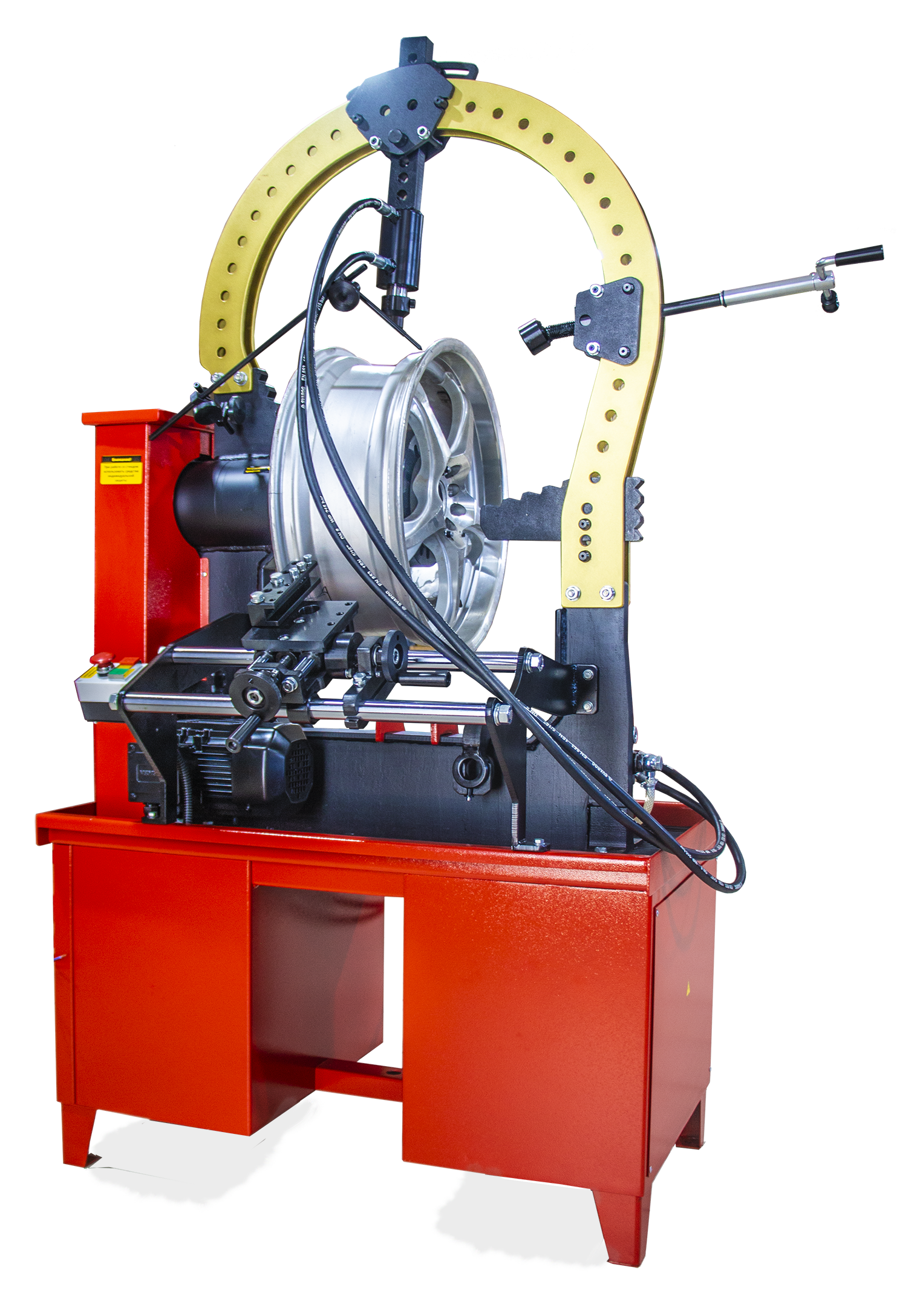

Станок для правки легкосплавных дисков Фаворит 380V (Фаворит 380 Сибек (Россия))

Стенд для правки дисков «Фаворит» предназначен для правки литых и кованых легкосплавных дисков диаметром от 10 до 22 дюймов включительно (от 22-х дюймов используйте мобильный кронштейн). Вал изготовлен из конструкционной легированной стали 50Х с повышенной износостойкостью и прочностью.

Описание
Стенд для правки дисков «Фаворит» предназначен для правки литых и кованых легкосплавных дисков диаметром от 10 до 22 дюймов включительно (от 22-х дюймов используйте мобильный кронштейн). Вал изготовлен из конструкционной легированной стали 50Х с повышенной износостойкостью и прочностью.

Простота в использовании является одним из главных достоинств стендов в отличии от аналогичных моделей других производителей, а также доступность ремонта.

Ремонтируемый диск закрепляется на планшайбе, группа пазов которой позволяет зафиксировать любой диск вышеуказанного размера. Гидравлический привод стенда «Фаворит» позволяет достигать максимального усилия в зоне правки до 3700 кг, что, в большинстве случаев, позволяет полностью восстановить геометрию ремонтируемого диска. Комплектуется сменными рихтующими насадками и рабочими штоками. Для хранения набора вспомогательных инструментов в конструкции стенда предусмотрен инструментальный ящик. Управление рабочим гидроцилиндром осуществляется при помощи гидравлического распределителя со встроенным редукционным клапаном и регулятором давления. Гидроцилиндр приводится в действие давлением масла, создаваемым масляным насосом. Масляный насос, размещенный внутри корпуса стенда, является основой гидропривода «Фаворита». Вращение насоса осуществляет электродвигатель, соединенный с насосом через муфту. На обратной стороне струбцины расположен указатель биения, представляющий собой металлический стержень с острым основанием. Указатель биения служит для четкого определения места ремонта, особенно в заключительной стадии.

Диаметр посадочной полки устанавливаемого диска, дюймов    13-22 (22-24 при использовании мобильного кронштейна)
Ширина устанавливаемого диска, дюймов, не более*    13
Напряжение питания, В    380±10%
Потребляемая мощность, кВт    0,55
Рабочее давление в гидросистеме, кгс/кв.см    не менее 95
Максимальное выходное давление гидронасоса, кгс/см.кв.    250
Производительность гидронасоса, л/мин    1,35
Рабочий ход штока гидроцилиндра, мм    30
Степень защиты оболочки,    IPX0
Класс защиты от поражения электрическим током,    I
Вес нетто,кг    175
Вес брутто, кг    231
Габаритные размеры min (ДхШхВ), мм**    420х820х1220
Габаритные размеры max (ДхШхВ), мм***    420х1205х1435
Габаритные размеры в упаковке (ДхШхВ), мм, не более    550х1010х1480
* — в зависимости от вылета и внешней формы диска
** – упоры не установлены
*** — упоры установлены в крайние положения
