Стенд для опрессовки ГБЦ УГ1200 (УГ1200 )

Установка УГ1200 поставляется в комплекте:
•    Стенд для гидравлических испытаний;
•    Паспорт и инструкция по эксплуатации;

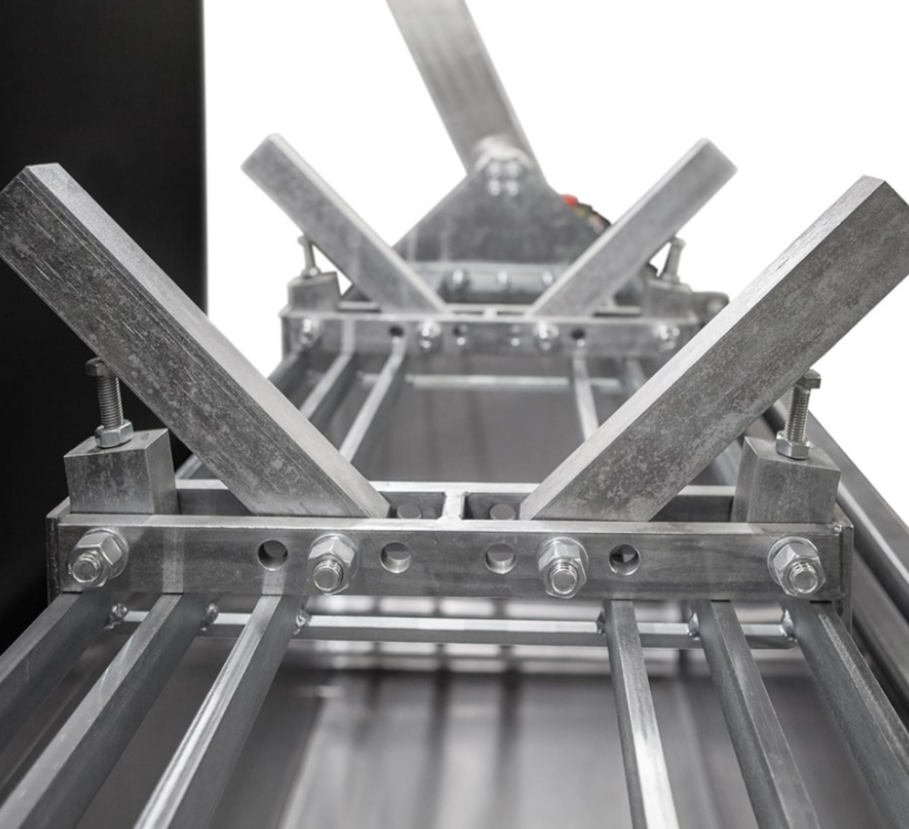

•    Прижим - 5 шт.;
•    Шпилька М16х1000 - 5 м;
•    Гайка М16 оц с фланцем - 10 шт.;
•    Пластина вакуумная, толщина 5мм - 700х500 - 1 шт.;
•    Гайка съемная - 10 шт.;
•    Разрезная шайба - 10 шт.;
•    Скоба - 10 шт.;
•    Трубка TSP 8\6 - 1,5 м;
•    Панель из оргстекла 200х300х25мм (1 шт.);
•    Панель из оргстекла 400х300х25мм (1 шт.);
•    Панель из оргстекла 600х300х25мм (1 шт.);
•    Панель из оргстекла 1100х300х25мм (1 шт.).
•    Опора 2 шт.

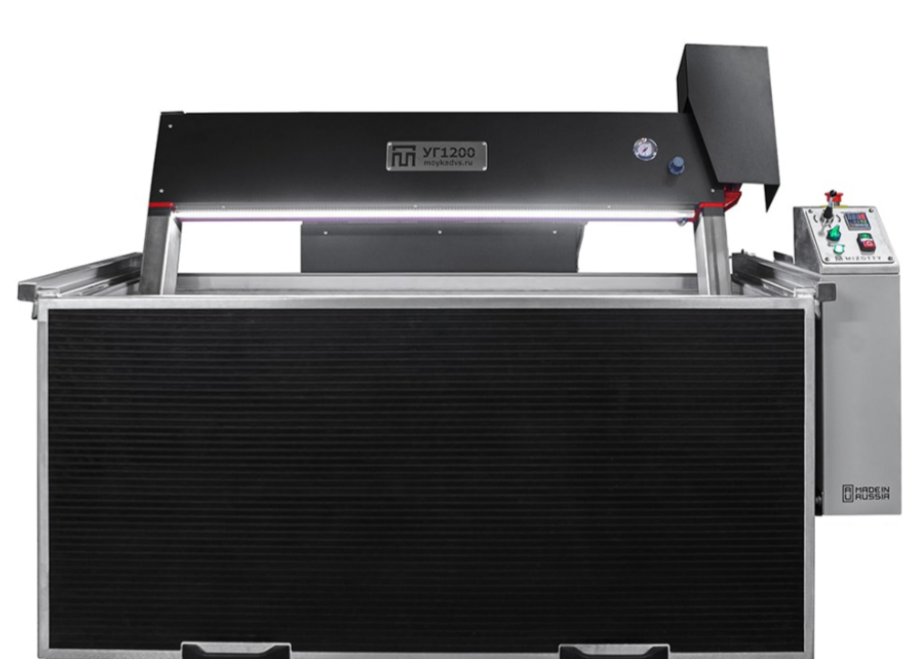

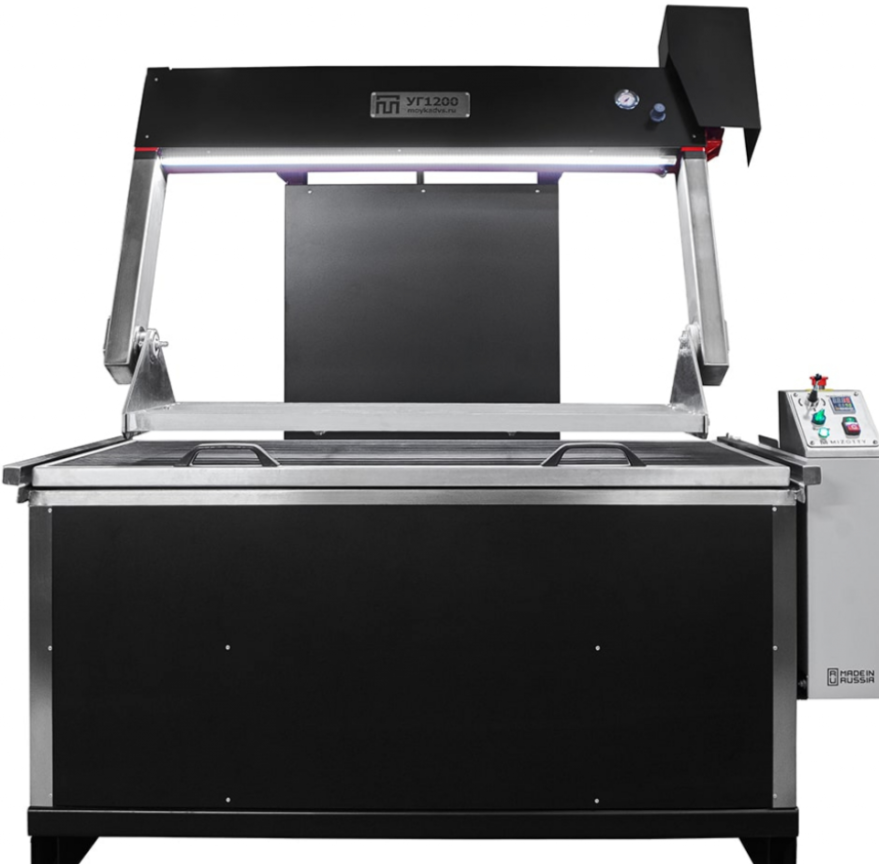

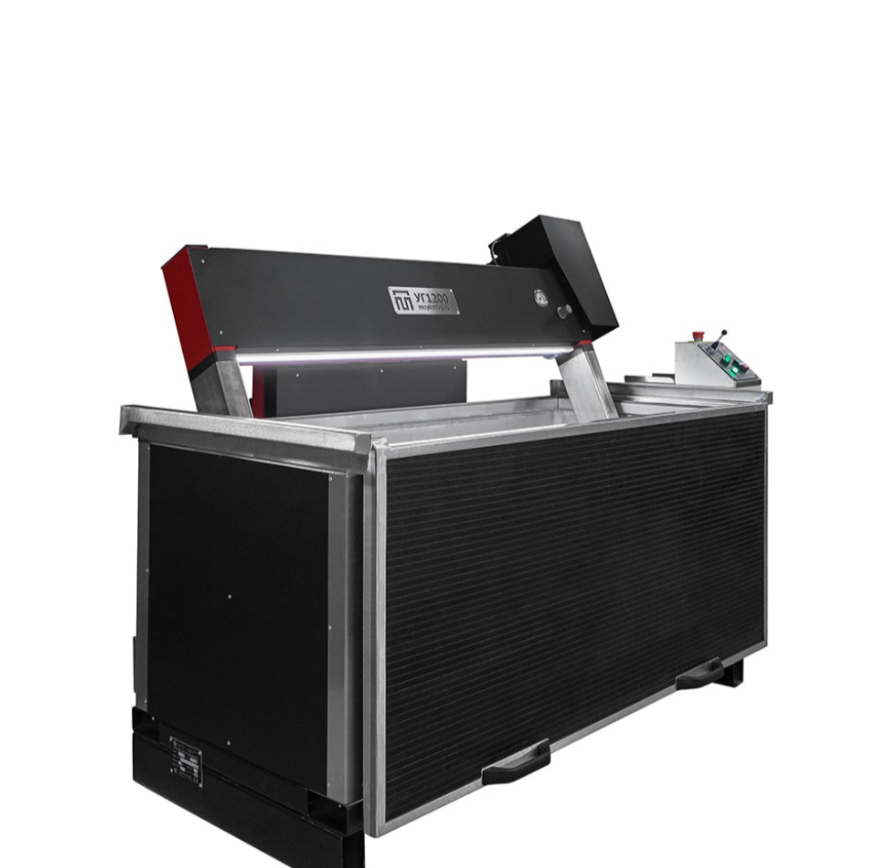

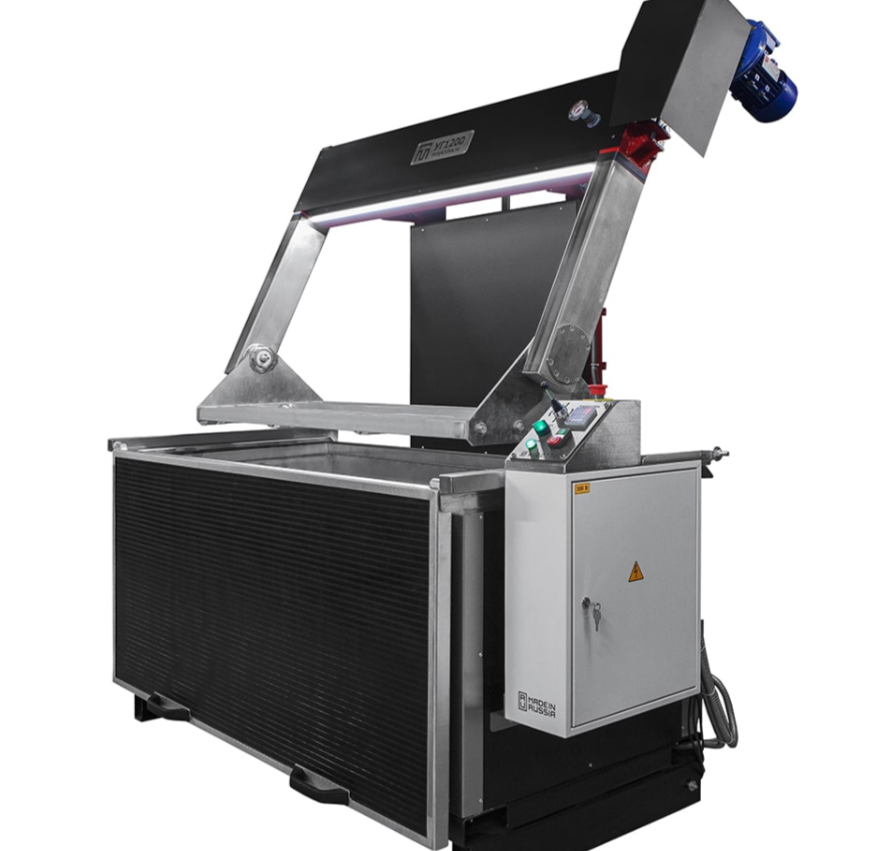

Стенд для опрессовки ГБЦ УГ1200

Предназначен для тестирования как самих блоков, так и головок блока цилиндров. Принцип работы оборудования заключается в проверке узлов на герметичность с применением сжатого воздуха в водной среде.

Температура воды в баке доводится до необходимой, при помощи трубчатого электрического нагревателя (ТЭНа). К поворотному столу специальными зажимами, поставляемыми в комплекте, крепится исследуемая деталь. К детали подводится сжатый воздух от пневмосистемы (штатного компрессора). Подъем/опускание поворотного стола осуществляется надежной итальянской гидростанцией. При помощи электропривода вращения стола деталь поворачивается под любым углом, что обеспечивает доступ ко всем скрытым полостям. Удобный четырехпозиционный джойстик, расположенный на панели управления, рассчитан на выполнение всех рабочих операций. Контроль давления осуществляется манометром.

Изделие погружается в воду, нагретую до 90 C, что равнозначно рабочей температуре двигателя внутреннего сгорания. Металл под действием тепла расширяется и происходит вскрытие трещин, которые легко выявить по пузырькам воздуха, выходящим из них. Это является сигналом того, что у детали присутствуют дефекты.

Рекомендуется:

для автосервисов и ремонтных центров;
для крупных СТО;
при ремонте ДВС и головки блока цилиндров;
при перегревах двигателя;
при вводе в эксплуатацию ранее использованной ГБЦ;
при проведении работ по устранению микротрещин.

Габариты обрабатываемой детали (ДхШхВ), мм    1200х370х400
Максимальный вес детали, кг    300
Частота вращения, об/мин    4
Объем бака, литр    610
Давление нагнетаемое в головку, бар    5
Мощность нагревательных элементов, кВт    12
Мощность гидростанции, кВт    0,55-1,1
Мощность привода вращения стола, кВт    0,37
Вертикальный ход движения стола, мм    600
Габаритные размеры стенда (ДхШхВ), мм    1900х1250х1600
Параметры тока, Гц/В    50/400
Суммарная мощность, кВт    14
Вес, кг    440

1.    Бак из нержавеющей стали AISI 304 с теплоизоляцией.
2.    Облегченная крышка бака из алюминия.
3.    Узлы крепления и вращения рабочего стола из оцинкованной стали.
4.    ТЭНы из нержавеющей стали.
5.    Гидравлическая станция итальянского производства.

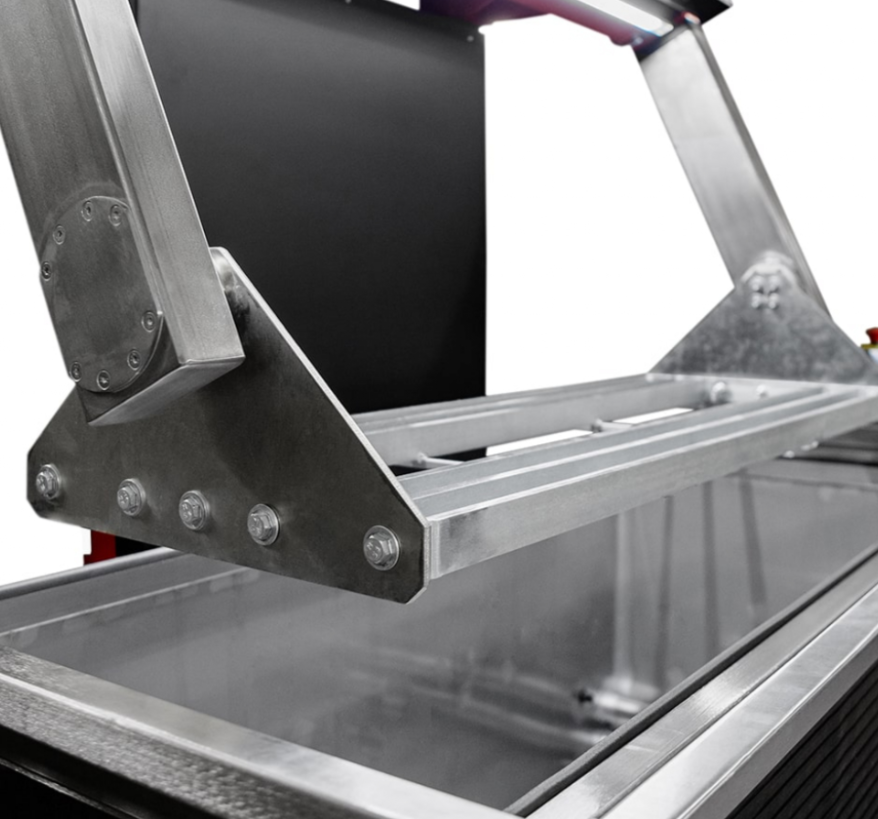

6.    Усиленный поворотный стол из стали с редуктором.
7.    Электрические компоненты DEKraft

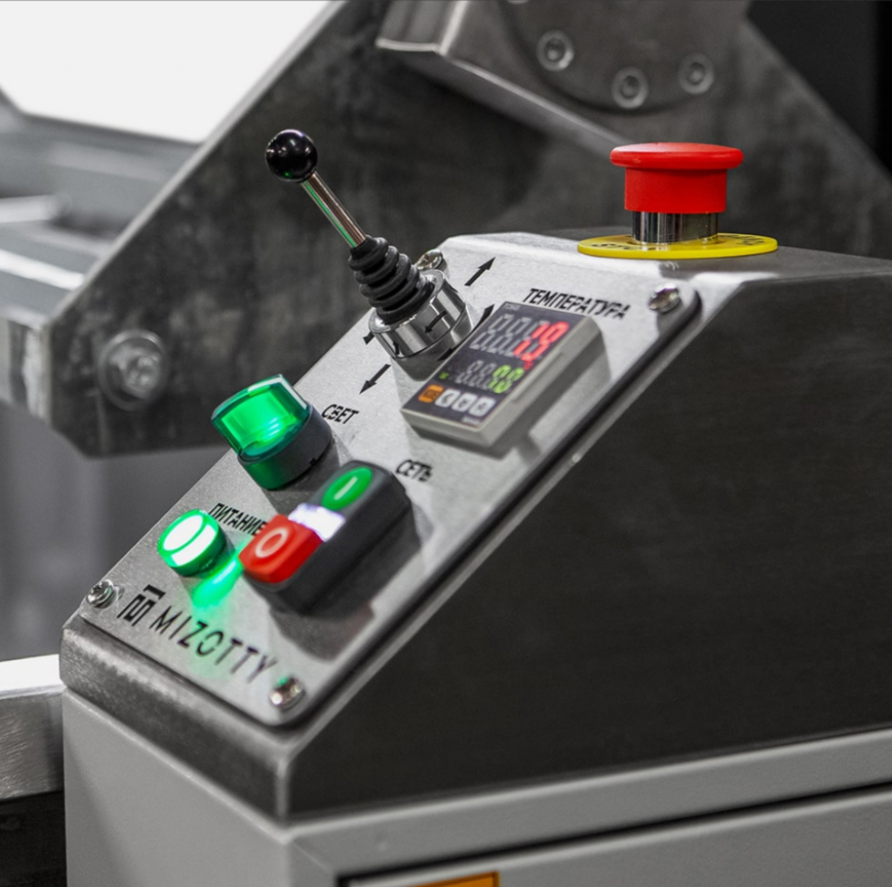

8.    Панель управления с четырехпозиционным джойстиком.
9.    Датчики температуры и давления.
10.    Защита ТЭНов от сухого пуска.
11.    Влагозащищенная LED-подсветка.
12.    Комплект дополнительных инструментов
