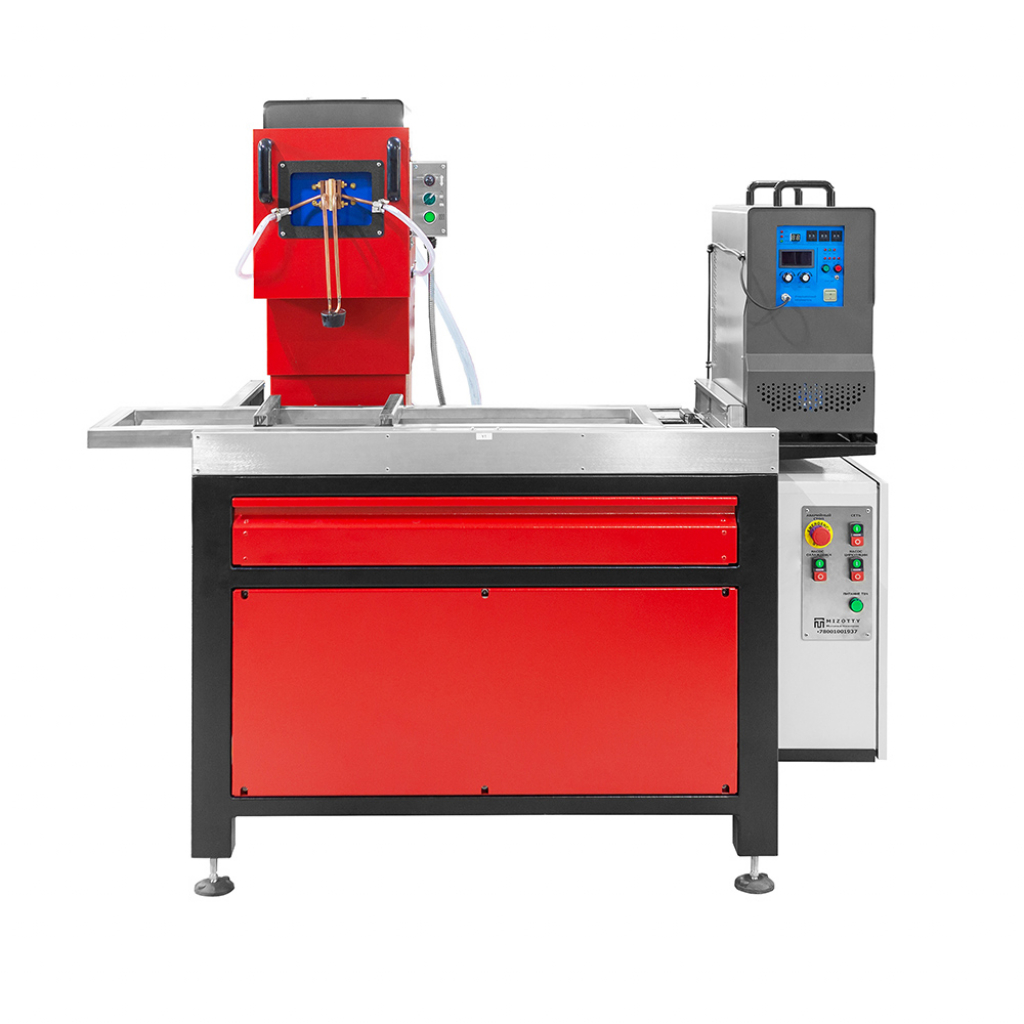

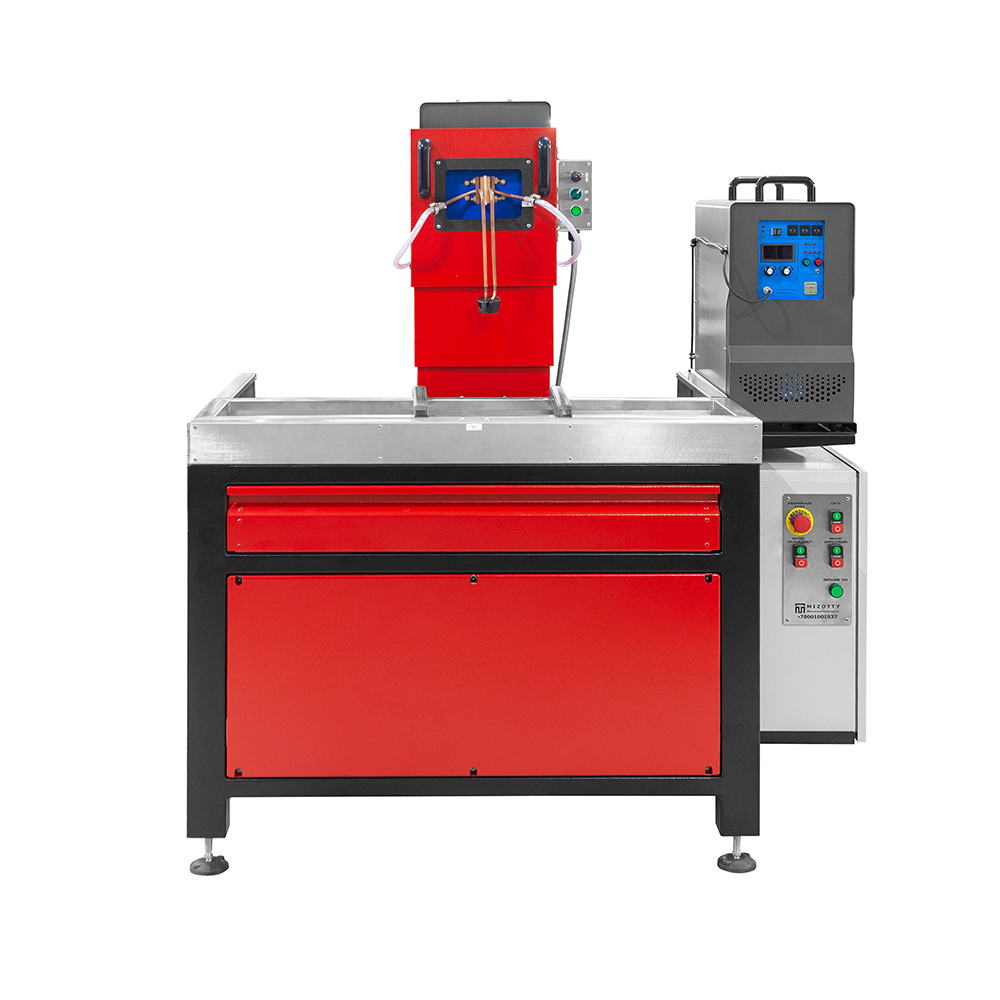

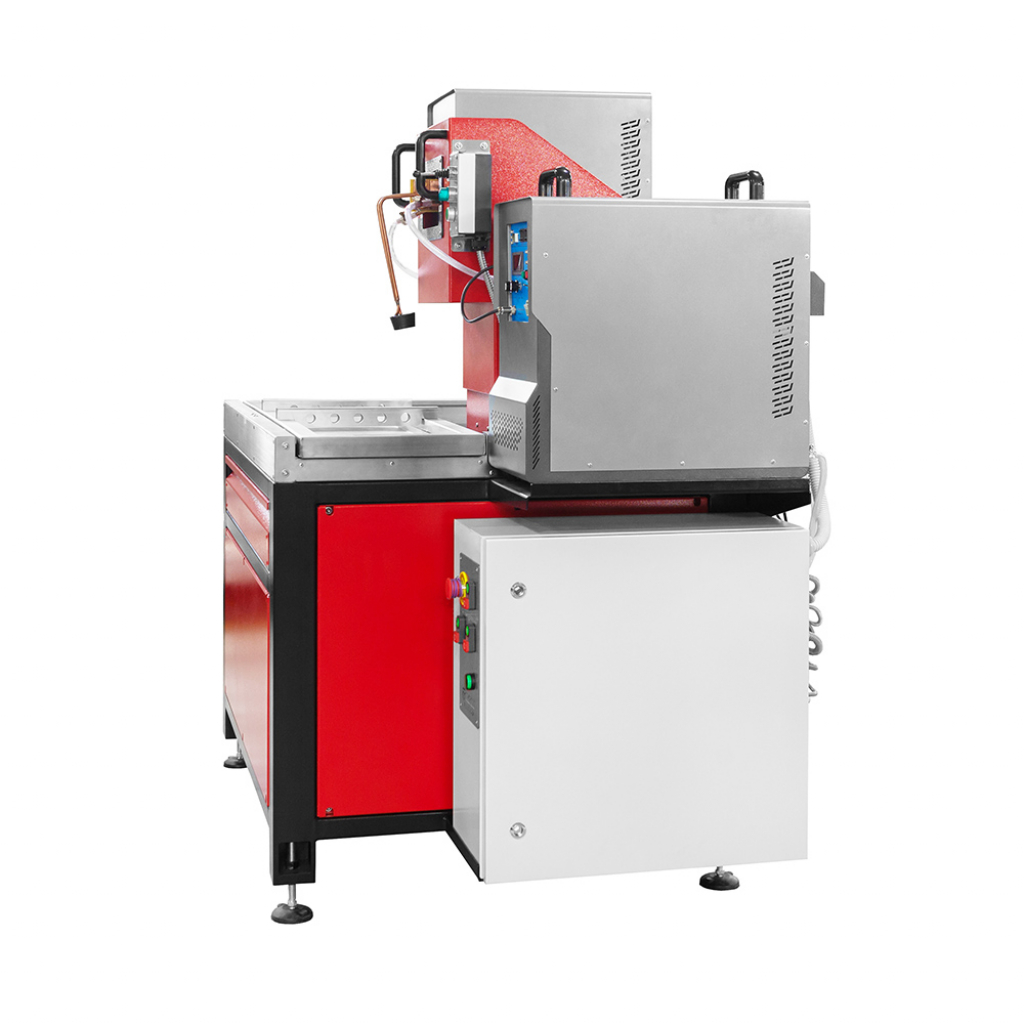

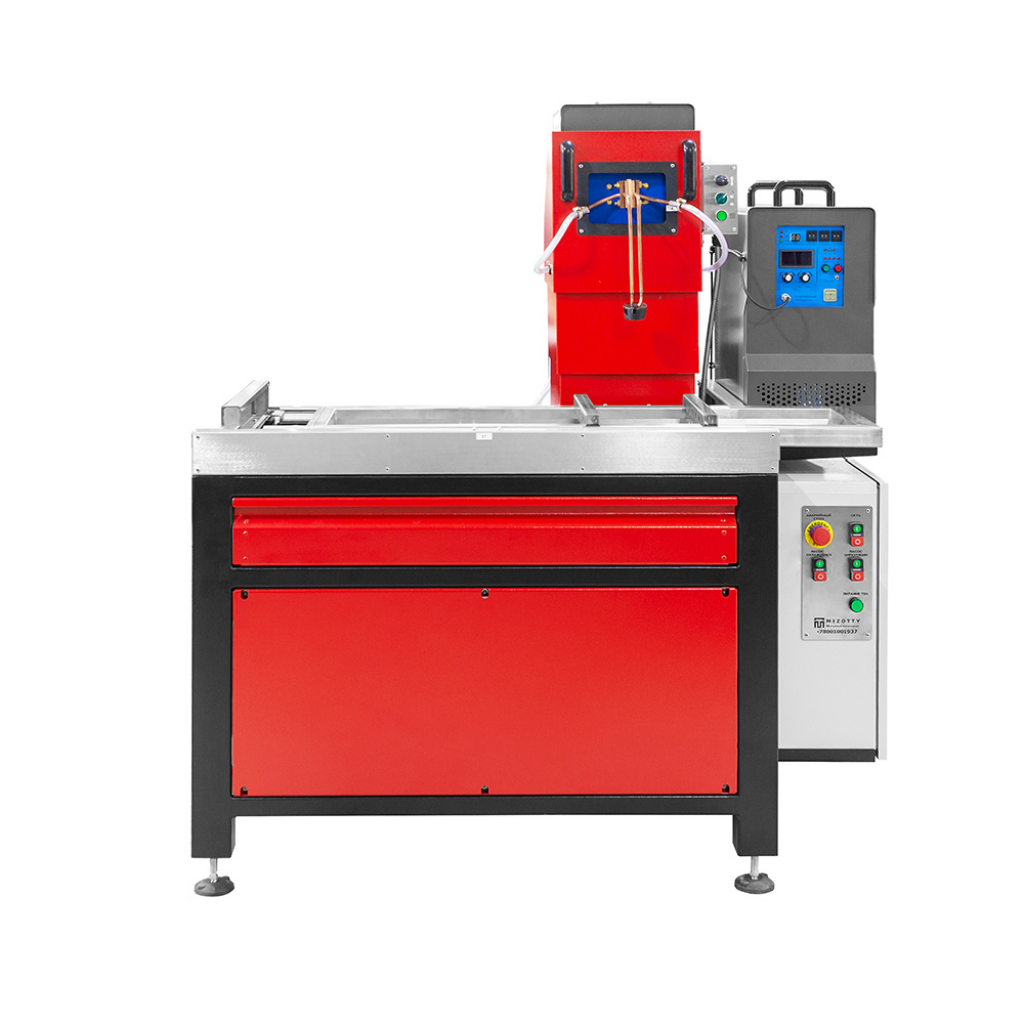

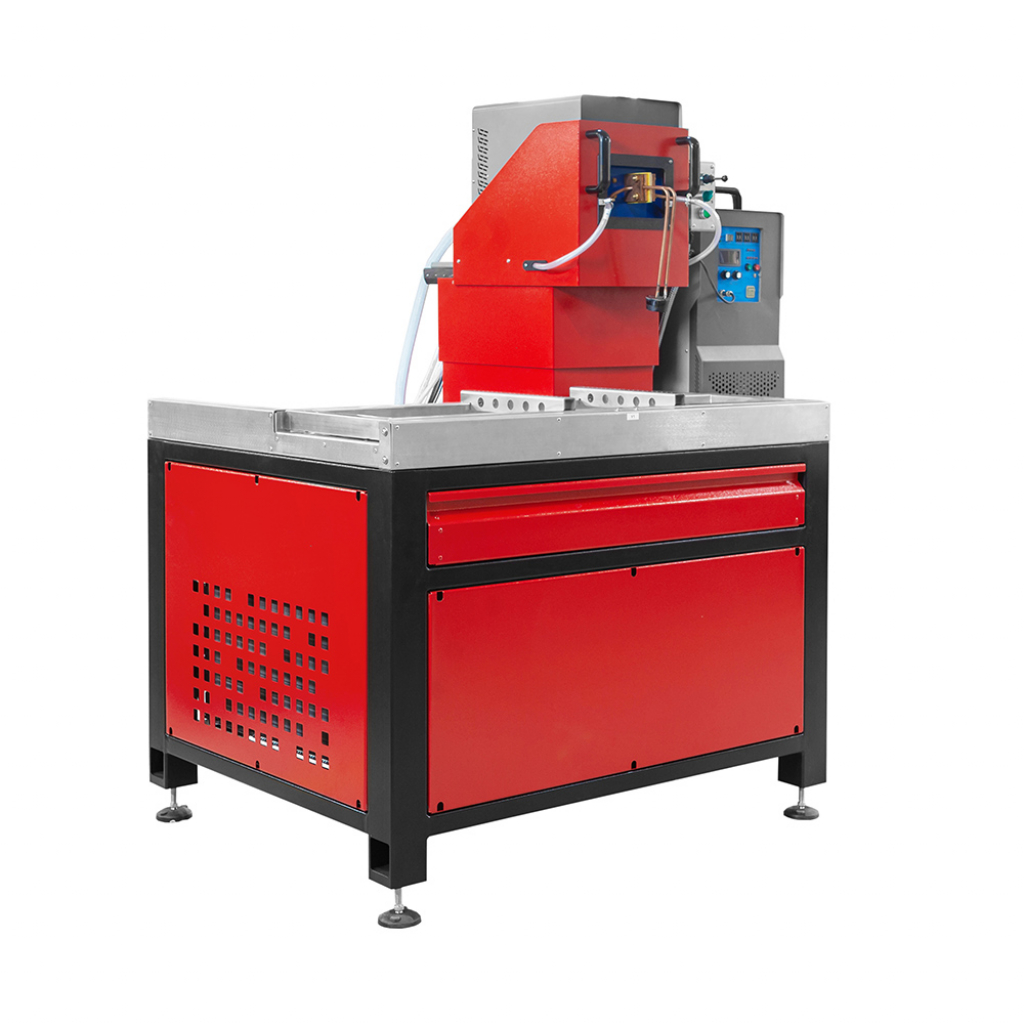

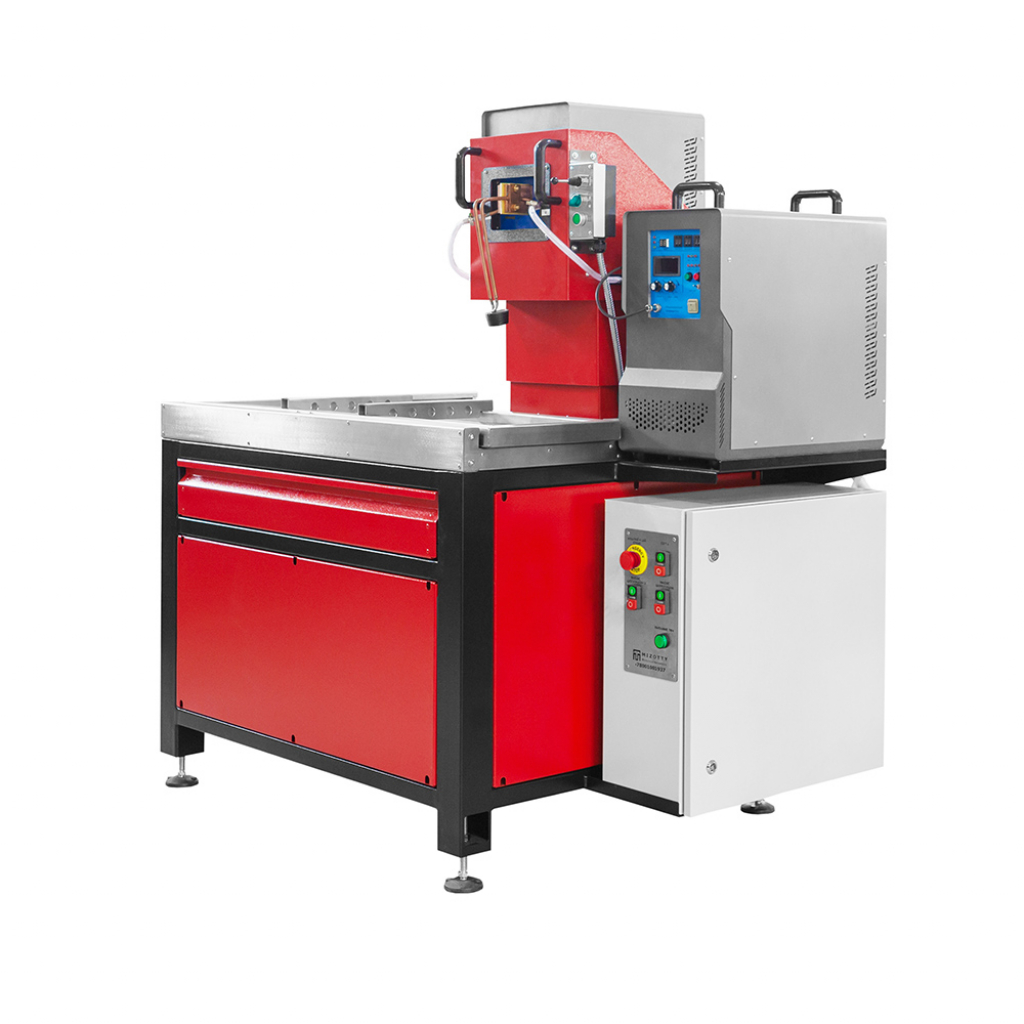

Стенд замены седел ГБЦ М-ТВЧ1 (М-ТВЧ1 MIZOTTY)

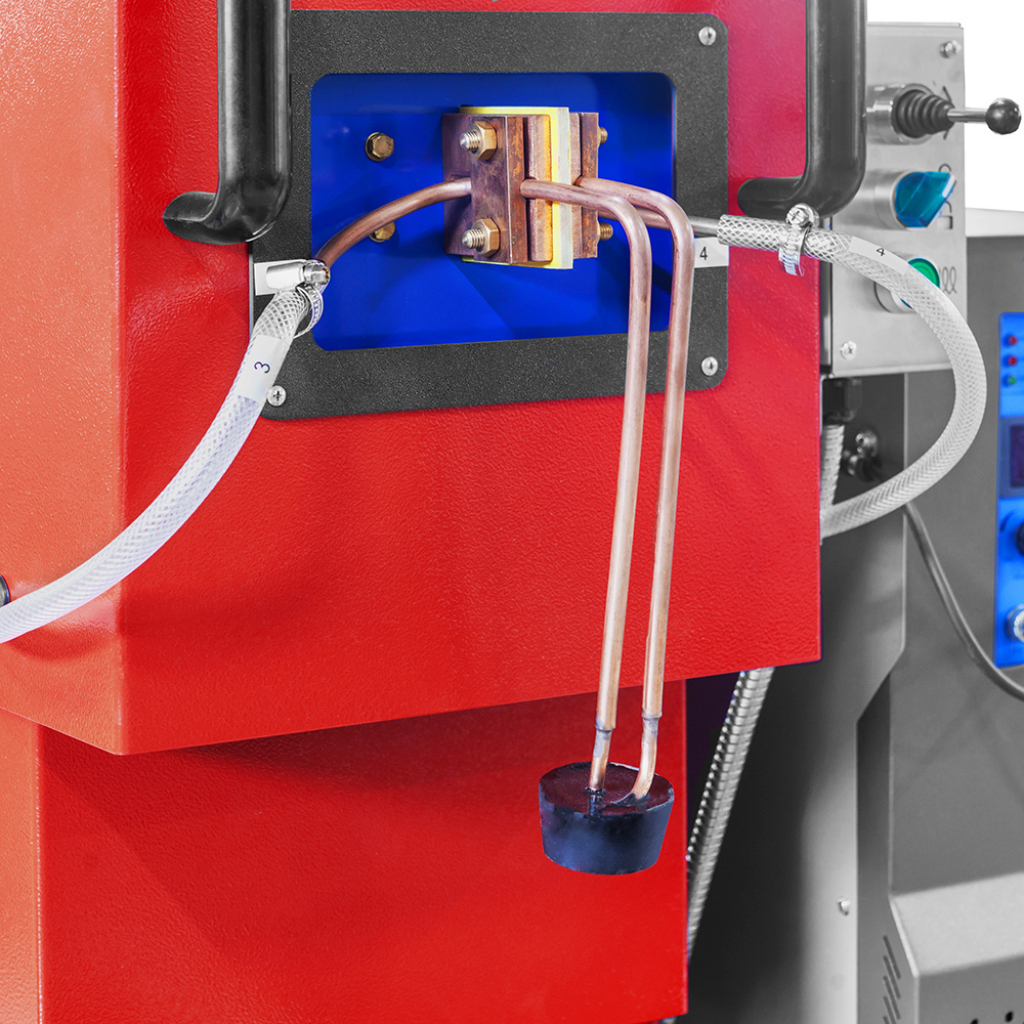

Стенд предназначен для индукционного нагрева металлических изделий и демонтажа седел клапанов головок блоков двигателей и компрессоров. Седло нагревается токами высокой частоты с помощью съёмного индуктора. Рабочий стол рассчитан на детали массой до 150 кг.

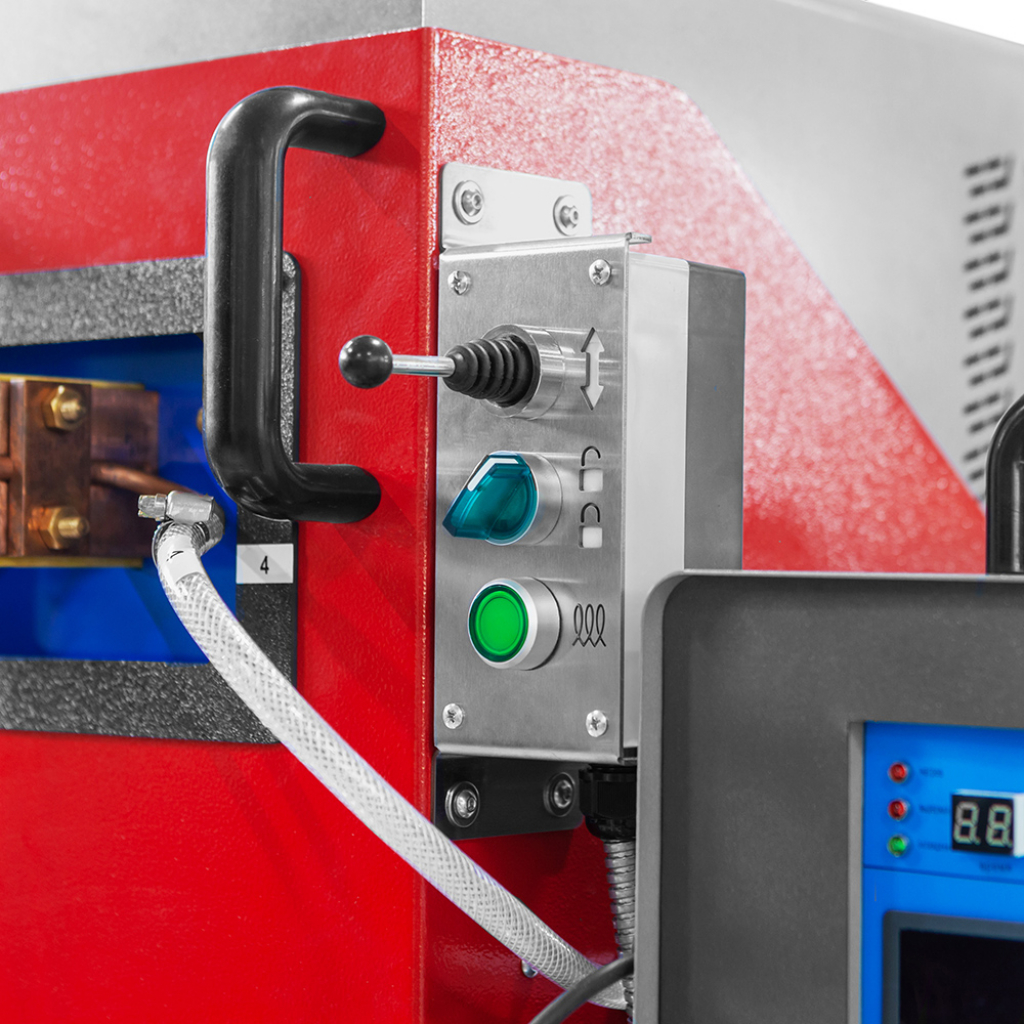

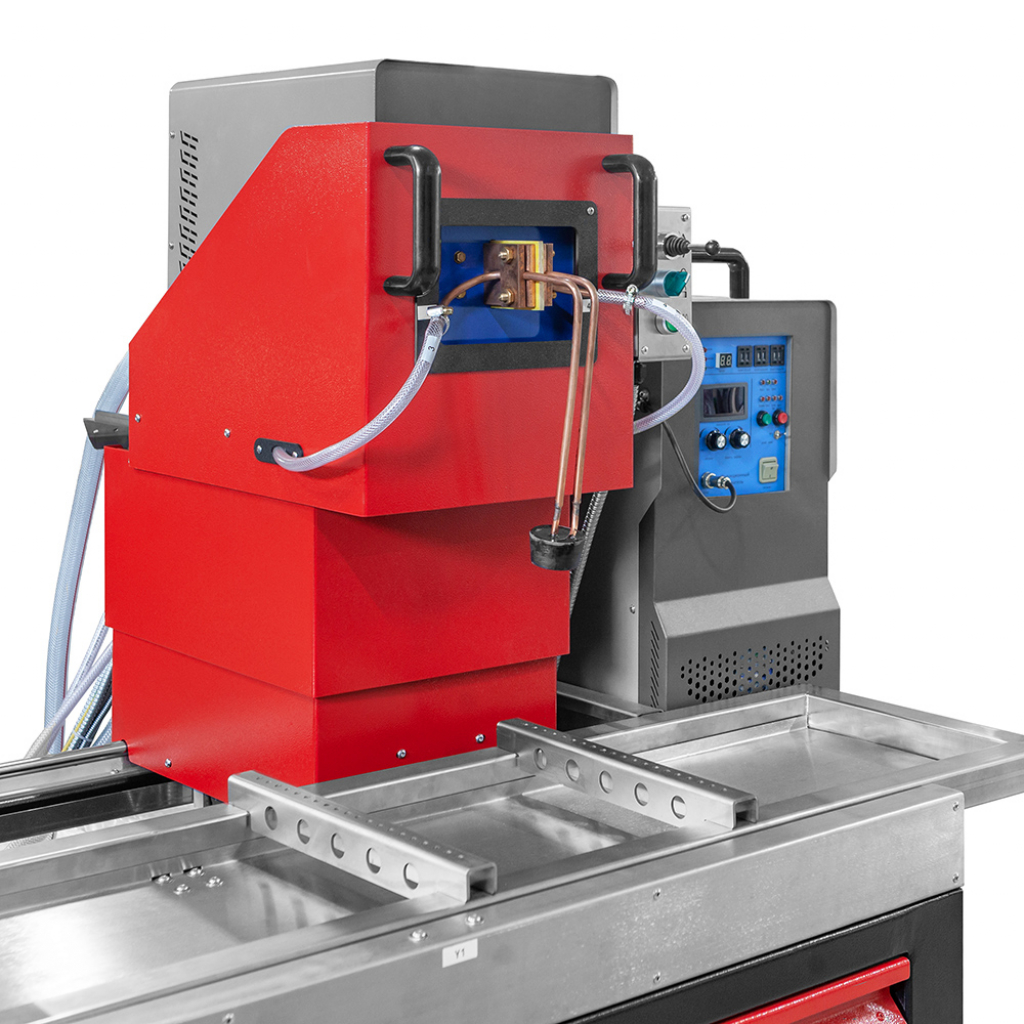

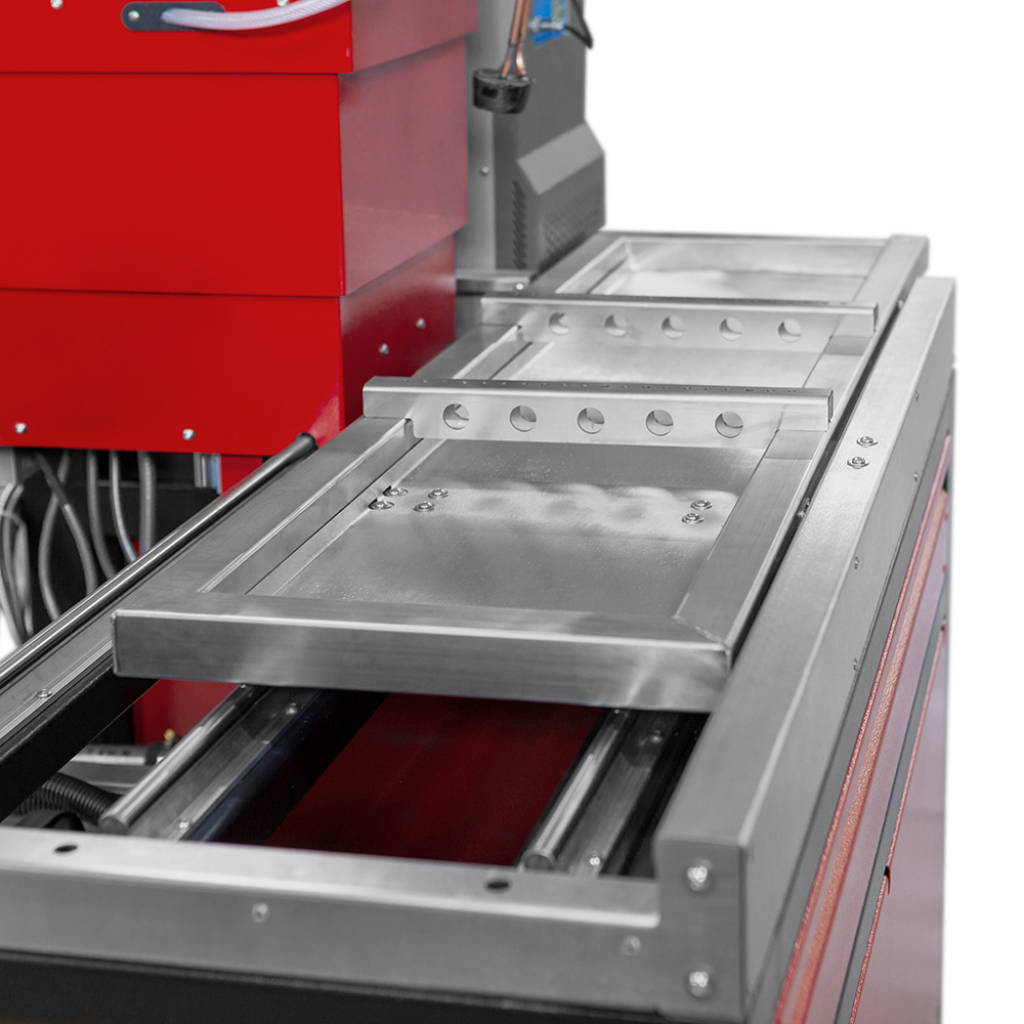

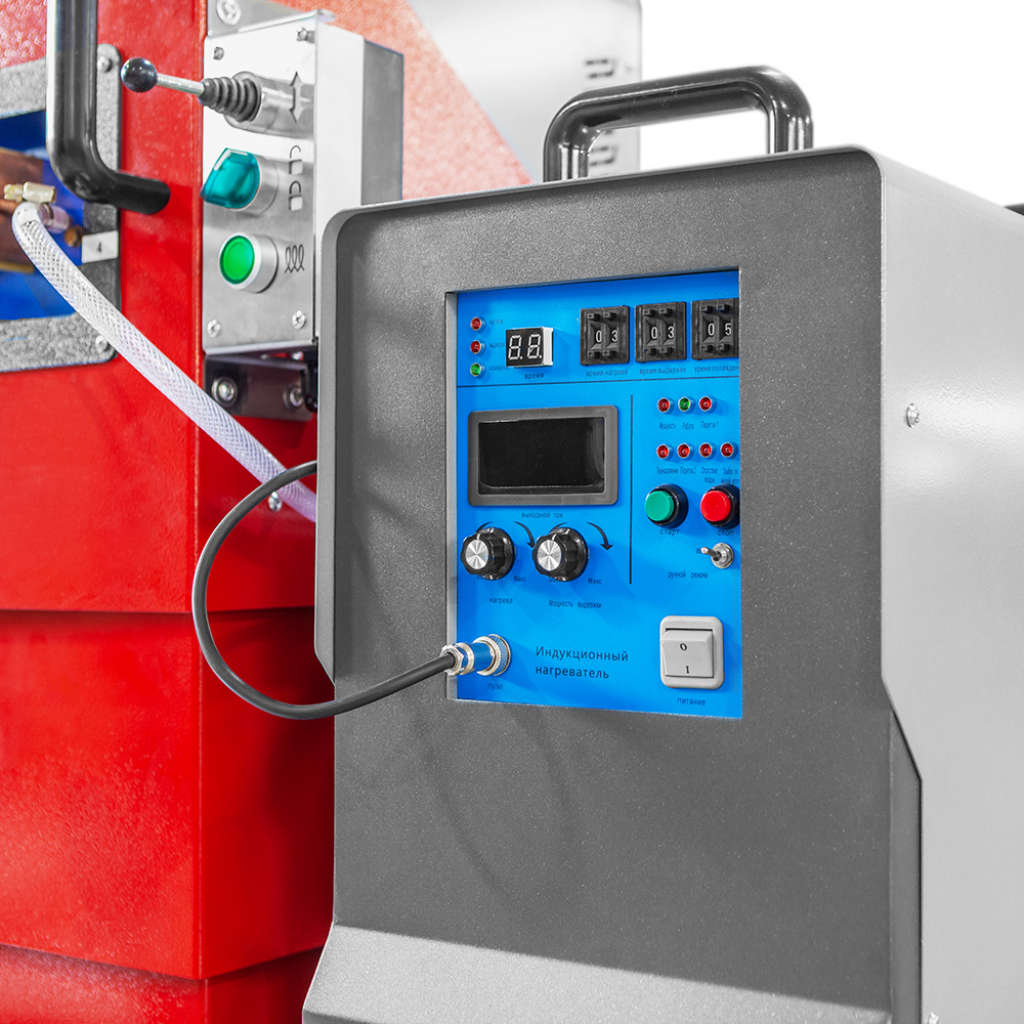

На раме установлены генератор, стол для головки блока, каретка и подъемная платформа с трансформатором и индуктором. Продольное и поперечное перемещение позволяет центрировать индуктор относительно седла; вертикальное перемещение выполняется электроприводом. Стол перемещается вдоль стенда.

Система охлаждения обеспечивает циркуляцию жидкости через генератор, трансформатор и индуктор. Для отвода тепла предусмотрены бак объёмом 90 л, радиатор и вентилятор. Мощность высокочастотной установки составляет 30 кВт, суммарная мощность стенда — 32 кВт.

Характеристики:
Эффективный размер рабочего стола (ДхШ), мм: 1160 x 350.
Максимальный масса устанавливаемой детали, кг: 150.
Высота рабочей поверхности стола от пола, мм: 850.
Мощность установки ТВЧ, кВт: 30.
Ход индуктора по длине, мм: 680.
Ход индуктора по ширине, мм: 160.
Ход индуктора по высоте, мм: 140.

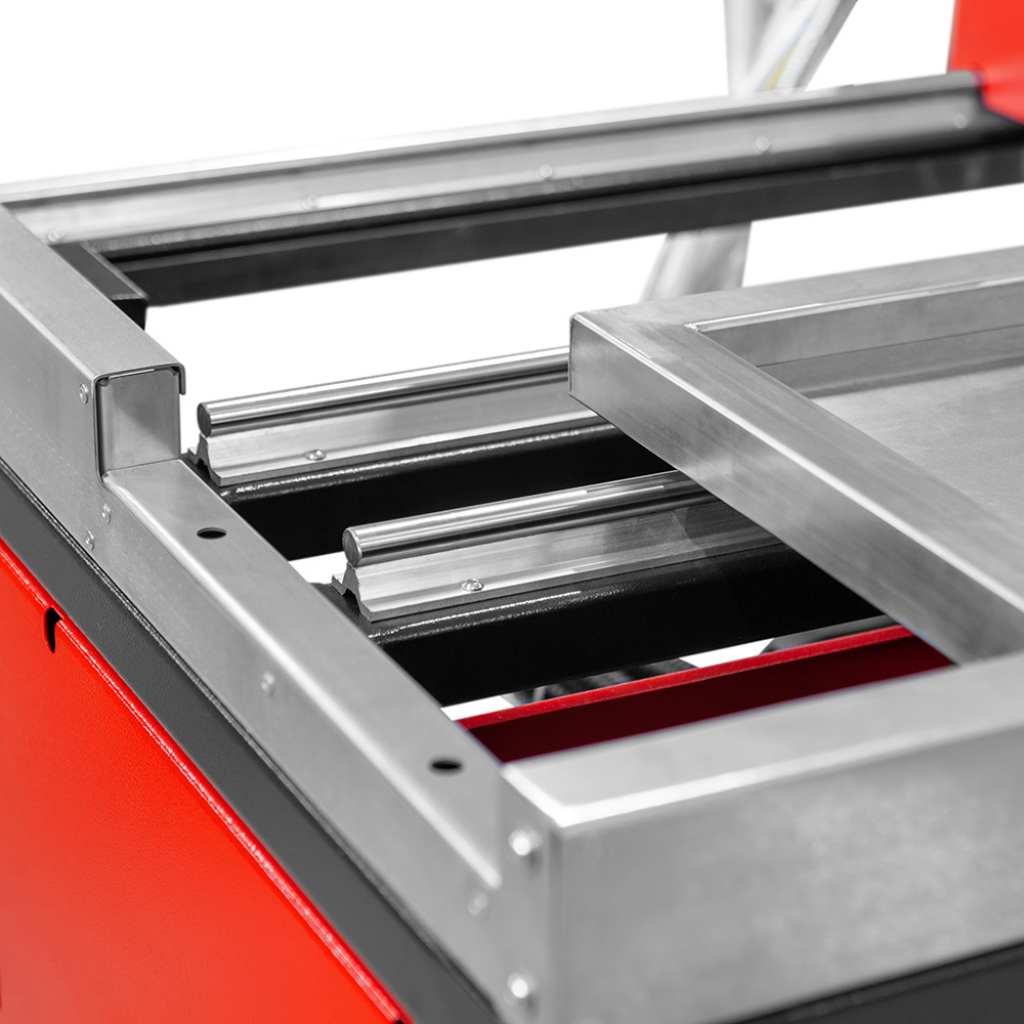

Ход стола продольный, мм: 400.
Мощность насоса охлаждения, кВт: 0,75.
Производительность насоса охлаждения, л/мин: 60.
Давление насоса охлаждения, бар: 3.
Объем бака охлаждения, л: 90.
Суммарная мощность стенда, кВт: 32.
Параметры ток, В/Гц: 380/50.
Габаритные размеры стенда (ДхШхВ), мм: 1455 х 930 х 1450.
Общая масса стенда сухая, кг: 330.
